在工业自动化进程中，气动切断阀作为关键的控制元件，其重要性愈发凸显。它犹如工业系统的 “安全卫士”，在关键时刻迅速切断流体，有效预防事故的发生与扩大，为生产安全保驾护航。上海白云泵阀制造有限公司，作为一家在泵阀领域深耕多年的企业，对气动切断阀有着深入的研究与丰富的生产经验。本文将结合白云阀门的专业视角，深入探讨气动切断阀的选型要点及其广泛的应用领域。
一、气动切断阀的工作原理与结构

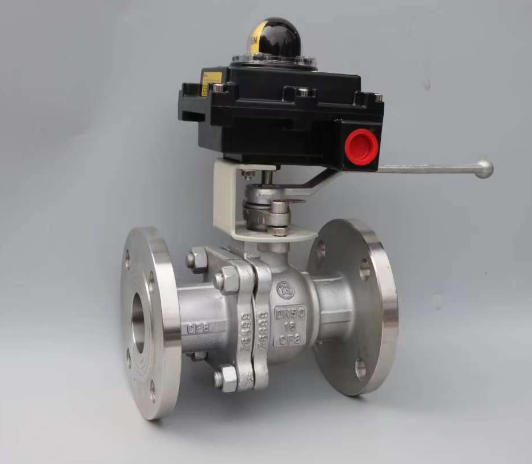

气动切断阀主要由阀体、阀座、阀芯、气动执行机构等部分组成。其工作原理基于压缩空气驱动气动执行机构，进而带动阀芯运动，实现对管道内流体的截断或导通。当气源压力信号输入气动执行机构时，执行机构产生相应的推力或扭矩，推动阀芯快速动作，在短时间内完成阀门的开启或关闭操作。这种依靠气源驱动的方式，使得气动切断阀具有响应速度快、动作可靠的显著优势。
二、气动切断阀的选型要点
（一）明确工艺参数与介质特性
介质类型：不同的介质对阀门的材质和密封结构有不同要求。例如，输送气体介质时，需考虑气体的压缩性和流速；输送液体介质时，要关注液体的粘度和腐蚀性。对于含有固体颗粒的介质，应选择具有抗冲刷和耐磨性能的阀门。
温度范围：介质的温度决定了阀门材料的选择。高温介质需选用耐高温材料，如金属阀座、高温密封填料等；低温介质则要求阀门材料具有良好的低温韧性，采用深冷处理材料和延长阀盖设计。
压力范围：根据管道系统的工作压力，选择合适压力等级的气动切断阀。过低的压力等级会导致阀门泄漏甚至损坏，过高则会增加成本。准确匹配压力等级是确保阀门安全可靠运行的关键。
腐蚀性与粘度：对于腐蚀性介质，如酸、碱、盐溶液等，需选用耐腐蚀材料，如不锈钢、哈氏合金或采用全衬氟设计。介质粘度较大时，要考虑阀门的流通能力和阀芯结构，以保证阀门能正常开闭和调节流量。
（二）阀体部分选型
阀体材质：常见的阀体材质有碳钢（WCB）、不锈钢（304/316）等。碳钢适用于常规介质；不锈钢因其优良的耐腐蚀性，广泛应用于化工、食品、制药等行业。在极端工况下，如高温、高压且强腐蚀环境，可能需要选用特殊合金材质。
阀芯与阀座材质：阀芯和阀座的材质直接影响阀门的密封性能和使用寿命。不锈钢标准球体适用于一般工况；镀硬铬球体和陶瓷涂层球体具有更好的耐磨性能，适用于含有固体颗粒的介质。阀座材质方面，PTFE（聚四氟乙烯）适用于 - 30~180℃的温度范围，增强 PTFE 可耐受 - 30~200℃，PEEK（聚醚醚酮）适用于高温高压工况，金属阀座则常用于高温工况。
连接方式：气动切断阀的连接方式多样，包括法兰式、螺纹式、焊接式和夹箍式等。法兰式连接应用广泛，适用于各种压力等级和口径的管道，安装和拆卸方便，密封性好；螺纹式连接结构简单，成本低，适用于小口径管道，但不适用于高压场合；焊接式连接密封性和强度高，适用于高温高压、易燃易爆介质的管道；夹箍式连接常用于卫生级要求较高的食品、制药行业。
压力等级：根据实际工作压力，选择相应压力等级的阀门。国内常用的压力等级有 PN16、PN25、PN40 等，国际上常用 ANSI 标准，如 150#、300#、600# 等。确保阀门的压力等级与管道系统匹配，是保障系统安全运行的重要环节。
（三）气动执行机构选型
执行机构类型：气动执行机构主要分为双作用式和气开气关和单作用式弹簧复位。双作用式执行机构通过气源分别控制阀门的开启和关闭，适用于需要频繁动作和精确控制的场合；单作用式执行机构在气源故障时，可依靠弹簧的力量使阀门复位到安全位置，常用于对安全性要求较高的紧急切断系统。
扭矩计算：准确计算执行机构所需的扭矩至关重要。需考虑介质压力、阀座摩擦力以及安全系数，通常安全系数取值为 1.5 - 2 倍。合理的扭矩计算能确保执行机构提供足够的动力，使阀门能够顺利开启和关闭。
（四）控制与信号选项
控制方式：气动切断阀的控制方式主要有两位式开关控制和调节型控制。两位式开关控制适用于只需要阀门快速开启或关闭的场合，如紧急切断系统；调节型控制则需要配备定位器，通过连续调节阀门开度来控制流体流量、压力等参数，适用于对过程控制要求较高的场合。
信号反馈：为实现远程监控和自动化控制，气动切断阀可配备信号反馈装置。机械式位置指示可直观显示阀门的开关状态；电子式位置反馈如电位计、霍尔元件等，可将阀门位置信号转换为电信号，传输给控制系统。此外，还可采用总线通讯方式，如 PROFIBUS、Foundation Fieldbus 等，实现阀门与控制系统的高效数据交互。
故障安全模式：在设计气动切断阀控制系统时，需考虑故障安全模式。气源故障时，阀门可设置为开、关或保持原位；电气故障时，阀门位置应保持不变，以确保系统在故障状态下仍能处于安全状态。
三、气动切断阀的应用领域
（一）石油化工行业
输油管线紧急切断：在石油输送管线中，气动切断阀是保障安全的关键设备。一旦发生泄漏、火灾等紧急情况，通过 SCADA 系统远程控制，气动切断阀可在极短时间内切断油品输送，防止事故扩大，减少环境污染和经济损失。
反应釜物料连锁切断：在化工生产过程中，聚合反应釜等设备对物料的控制要求极高。气动切断阀与反应釜的控制系统连锁，当反应出现异常，如温度、压力超出设定范围时，能迅速切断物料供应，确保反应过程的安全，避免因物料失控引发的爆炸、泄漏等严重事故。
溶剂回收与废气处理：在有机化工厂中，溶剂回收和废气处理环节至关重要。气动切断阀可根据工艺需求，精确控制溶剂回收管道和废气处理管道的通路切换，提高溶剂回收效率，减少废气排放，实现环保生产。
（二）燃气领域
城市燃气供应管网：城市燃气供应管网覆盖范围广，安全风险高。气动切断阀安装在关键节点，通过中央控制室集中控制。当管网发生泄漏、压力异常等情况时，可远程遥控紧急关闭事故现场的管线供气，有效降低燃气泄漏引发爆炸、火灾的风险，保障城市居民的生命财产安全。
高层建筑燃气切断：在高层建筑中，燃气安全尤为重要。气动切断阀与中央消防报警系统联接，当火警发生时，系统自动触发信号，气动切断阀迅速切断大厦内的燃气供应，防止煤气爆炸等严重后果，为消防救援工作创造有利条件。
（三）电站系统
锅炉给水控制：电站锅炉的安全稳定运行离不开精确的给水控制。气动切断阀可根据锅炉水位、蒸汽压力等参数，快速调节给水管道的流量，确保锅炉在不同负荷下都能获得稳定的给水供应，维持锅炉的正常运行，防止因缺水或满水引发的安全事故。
蒸汽管道切断：在电站蒸汽系统中，气动切断阀用于蒸汽管道的紧急切断。当蒸汽系统出现故障，如管道破裂、超压等情况时，气动切断阀迅速动作，切断蒸汽流通，保护设备和人员安全，避免因蒸汽泄漏造成的烫伤、设备损坏等事故。
（四）冶金行业
高温熔融金属输送管道安全隔离：在冶金生产过程中，高温熔融金属的输送是关键环节。气动切断阀安装在高温熔融金属输送管道上，当设备故障、工艺异常时，能迅速切断管道，实现安全隔离，防止高温熔融金属泄漏引发的火灾、爆炸等重大事故，保障生产的连续性和人员安全。
煤气管道控制：冶金企业中广泛使用煤气作为燃料，煤气管道的安全控制至关重要。气动切断阀可用于煤气管道的流量调节和紧急切断，当煤气泄漏、压力异常时，及时采取措施，防止煤气中毒、爆炸等事故的发生，确保冶金生产过程的安全稳定。
（五）其他领域
化肥厂生产过程控制：化肥厂的生产工艺复杂，涉及多种介质的输送和反应。在合成氨装置的原料气管道、尿素合成塔的进料管道以及液氨储存罐的进出口管道等部位，安装大口径、高压力、金属硬密封结构的气动切断阀。在设备故障、工艺异常等情况下，能有效防止物料倒流和泄漏，保障生产装置的安全运行。同时，与流量控制系统配合，优化生产工艺，提高化肥产量和质量。
液化气站安全保障：液化气站储存和输送的液化气具有易燃易爆特性，对安全要求极高。气动切断阀安装在液化气站的储罐出口、管道连接处等关键节点，产品具有快速响应、高可靠性、易于维护、多样化定制的特点。一旦检测到异常压力、温度或其他危险信号，可迅速反应并切断流体，保护设施及人员安全，防止液化气泄漏引发的重大安全事故。
食品、制药行业：在食品和制药行业，对介质的纯净度和卫生要求极为严格。气动切断阀采用符合卫生标准的材料，如不锈钢材质和食品级密封材料，确保在输送食品原料、药品中间体等介质时，不会对介质造成污染，满足行业对生产过程的严格卫生要求。同时，阀门的快速响应和精确控制性能，有助于实现生产过程的自动化和精准控制，提高产品质量和生产效率。
上海白云泵阀制造有限公司凭借多年的技术积累和丰富的生产经验，在气动切断阀的研发、生产方面具有显著优势。公司严格遵循行业标准，采用先进的生产工艺和检测设备，确保每一台气动切断阀都具有卓越的性能和可靠的质量。无论是在常规工况还是复杂恶劣的环境下，白云阀门的气动切断阀都能稳定运行，为客户提供高效、安全的流体控制解决方案。在未来，随着工业自动化的不断发展和各行业对安全、环保要求的日益提高，气动切断阀的应用将更加广泛，白云阀门也将持续创新，为推动行业发展贡献更多力量。
