核心原理剖析

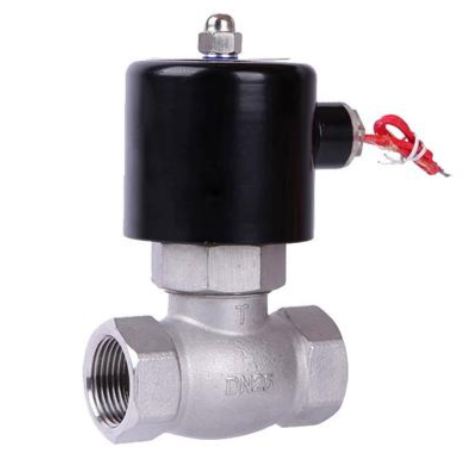

蒸汽电磁阀作为自动化控制系统的关键执行元件，其工作原理基于电磁效应与流体动力学的完美结合。当电磁线圈通电时，产生强大电磁力吸引动铁芯，带动阀芯位移，从而开启或关闭介质通道。断电时，依靠弹簧复位力或介质压力使阀芯回归初始位置。这种电-磁-机械的能量转换机制，实现了对蒸汽流体的精准控制。

结构组成分解

典型蒸汽电磁阀由五大核心部件构成：

1. 电磁驱动系统：包含铜制线圈、静铁芯和动铁芯，负责将电能转化为机械动能

2. 阀体组件：通常采用不锈钢或黄铜材质，构成介质流通通道

3. 密封系统：根据蒸汽温度压力不同，选用EPDM、PTFE或金属硬密封

4. 先导控制机构：在先导式结构中，通过小孔控制主阀动作

5. 复位弹簧：确保断电时阀芯可靠复位

技术特性对比

• 常开型：断电时开启，通电关闭，适用于安全优先系统

• 常闭型：断电时关闭，通电开启，为最常见配置

• 直接动作式：结构简单，适用于小口径低压场合

• 先导活塞式：利用介质压力辅助操作，适用于大流量高压工况

专业提示：选择蒸汽电磁阀时，必须严格区分饱和蒸汽（≤250℃/1.6MPa）和过热蒸汽（≤400℃/4.0MPa）工况，匹配相应的密封材料和结构设计。
