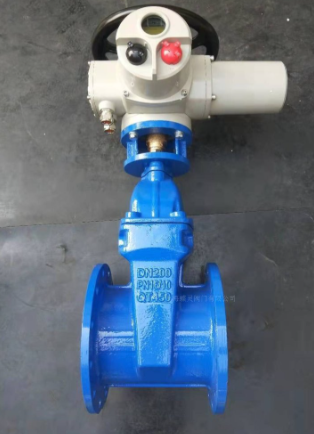

电动闸阀常见故障排查：6 大问题 + 快速解决方案
来源:http://www.baiyunfamen.com/news.html
|
作者:白云编辑
|
发布时间 :2025-12-17
|
20 次浏览:
|
分享到:
核心摘要：阀门不动作、泄漏、动作缓慢是电动闸阀高频故障，本文提供分步排查流程与实操解决办法。
故障 1：阀门不动作，优先检查电源线路（万用表检测断路点）和控制信号（屏蔽干扰源），机械卡涩需拆阀清除闸板锈迹杂质；故障 2：动作缓慢，多为电源电压不足（调整至额定值）或内部阻力大（润滑传动部件、更换磨损轴承）；故障 3：密封面泄漏，需研磨修复或更换司太立合金密封组件，填料泄漏则拧紧压盖或更换 PTFE 填料；执行机构故障重点检查电机散热和减速器齿轮磨损。
总结：定期巡检可提前规避 80% 故障，故障处理需遵循 “先电气后机械” 原则。
一、核心排查原则
所有故障处理需遵循 “先电气后机械、先断电后拆机” 原则，避免带电操作引发安全事故；排查时优先排除高频诱因（如电源、信号），再处理复杂机械问题。
二、6 大常见故障详细排查方案
（一）故障 1：阀门完全不动作（高频故障）
现象：通电后执行机构无响应，闸阀无法开启 / 关闭
排查流程：
电源线路检测：用万用表测量电源输入端电压（AC220V/380V 或 DC24V），确认是否符合额定值；逐段检测电缆、接线端子，排查断路、虚接或短路点（重点检查户外线缆是否老化破损）。
控制信号验证：检测 PLC 输出信号或手动控制按钮信号，用示波器查看信号稳定性，排除电磁干扰（如靠近变频器、大功率电机导致的信号失真）。
执行机构状态：检查电机热保护开关是否跳闸（过载导致），手动转动执行机构手轮，判断是否存在机械卡涩。
机械卡涩排查：若手轮转动困难，拆阀检查闸板与阀座间隙是否有锈迹、介质结晶或异物卡阻，阀杆螺纹是否锈蚀卡死。
解决方案：
（二）故障 2：阀门动作缓慢（次高频故障）
现象：开启 / 关闭时间远超额定值，执行机构运行吃力
排查流程：
电源电压检测：负载状态下测量电机输入端电压，若电压跌落超过 10%，判断为供电线路压降过大或电源容量不足。
传动部件检查：拆解执行机构，查看减速器齿轮是否磨损、啮合间隙是否过大，阀杆螺母是否松动或磨损，轴承是否干涩卡顿。
介质影响：确认介质是否为高温、高粘度或含颗粒，是否导致闸板运动阻力增加。
解决方案：
（三）故障 3：密封面泄漏（密封失效类高频故障）
现象：阀门关闭后，阀座与闸板结合面仍有介质渗漏
排查流程：
密封面检查：拆阀后观察密封面是否有划痕、磨损、腐蚀斑点或介质粘附物，确认密封面平整度是否达标（≤0.01mm/m）。
密封组件状态：检查司太立合金密封面是否脱落、焊接处是否开裂，软密封（如 PTFE）是否变形、老化。
解决方案：
（四）故障 4：填料函泄漏（外部泄漏常见故障）
现象：阀杆与填料函结合处渗漏介质
排查流程：
填料状态：检查 PTFE 填料是否老化、硬化、断裂，填料压盖是否松动，填料层数是否不足（标准层数 3-5 层）。
阀杆表面：查看阀杆表面是否有划痕、锈蚀，导致填料密封失效。
解决方案：
（五）故障 5：执行机构电机过热（电气类故障）
现象：电机运行几分钟后温度急剧升高（超过 80℃），触发热保护停机
排查流程：
散热情况：检查电机散热片是否堵塞、散热风扇是否正常运转，执行机构外壳通风是否良好。
负载状态：判断阀门是否卡涩导致电机过载（用钳形表测量电机电流，若超过额定电流 1.2 倍则为过载）。
电机本身：检查电机绕组是否短路、绝缘电阻是否下降（用兆欧表测量，绝缘电阻≤1MΩ 为异常）。
解决方案：
（六）故障 6：减速器故障（执行机构机械故障）
现象：减速器异响、振动大，或输出扭矩不足
排查流程：
齿轮检查：拆解减速器，查看齿轮是否有断齿、齿面磨损、点蚀，齿轮油是否变质、油量是否不足。
轴承检查：确认轴承是否松动、卡死，滚动体是否磨损、锈蚀。
解决方案：
三、预防维护关键措施
定期巡检：每月检查电源线路、控制信号、密封状态、润滑情况，及时清理灰尘、杂物，避免故障累积。
润滑保养：每 3-6 个月（或按运行小时）对传动部件、阀杆螺纹加注润滑脂，高温、高湿环境缩短至 1-3 个月。
密封维护：每 6-12 个月检查密封面、填料状态，及时更换老化组件；避免阀门长期处于半开半关状态，减少密封面磨损。
环境防护：户外安装的电动闸阀需加装防雨、防尘罩，腐蚀性环境选用防腐涂层执行机构，避免电气部件受潮、腐蚀。
四、总结
电动闸阀 80% 的故障可通过定期巡检和规范维护规避，故障处理需严格遵循 “先电气后机械” 原则，优先排查电源、信号等易处理因素，再拆解机械部件。以上方案覆盖高频故障及典型场景，实操时需结合阀门型号、运行工况灵活调整，复杂故障建议联系专业技术人员处理。
