导语：信号蝶阀作为工业管道系统中兼具调节与信号反馈功能的关键部件，广泛应用于消防、石油、化工等多个领域。掌握其核心工作原理与结构特点，是实现精准控制、保障系统安全稳定运行的基础。本文将从技术本质出发，拆解信号蝶阀的工作逻辑与核心结构，助力行业从业者全面了解其技术特性。
导语：信号蝶阀作为工业管道系统中兼具调节与信号反馈功能的关键部件，广泛应用于消防、石油、化工等多个领域。掌握其核心工作原理与结构特点，是实现精准控制、保障系统安全稳定运行的基础。本文将从技术本质出发，拆解信号蝶阀的工作逻辑与核心结构，助力行业从业者全面了解其技术特性。

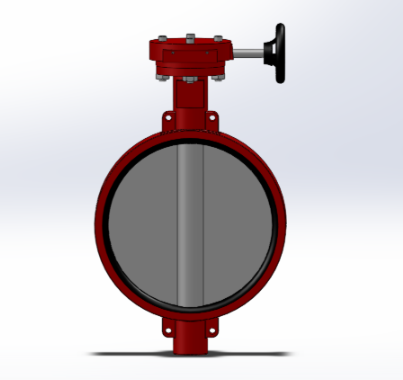

信号蝶阀是在普通蝶阀的基础上，集成信号反馈装置（通常为微动开关）的专用阀门，核心功能是实现管道介质的通断、流量调节，并实时将阀门开关状态反馈至中控系统，解决传统阀门“盲操作”的隐患，为系统自动化控制与安全监控提供支撑。其工作原理围绕“旋转启闭+信号触发”展开，整体结构简洁且兼顾实用性，核心技术亮点集中在传动、密封与信号反馈三大模块。
从工作原理来看，信号蝶阀通过蜗轮蜗杆传动装置驱动转轴及蝶板旋转，实现阀门的启闭与流量调节——手轮顺时针旋转时，蝶板逐渐与管道轴线垂直，完成阀门关闭；逆时针旋转时，蝶板逐渐与管道轴线平行，实现阀门开启，整个启闭过程仅需90°旋转，操作高效快捷。信号反馈的核心的是内置的微动开关，分为两种常见形式：一种是设置开向、关向两个微动开关，分别在阀门全开和全关时动作，接通控制室“阀开”“阀关”指示灯，精准反馈阀门状态；另一种是仅设置关向微动开关，蝶板在0°~40°位置时输出关闭信号，40°~90°位置时输出开启信号，可通过调整凸轮位置，反馈蝶板的不同开度状态。
在结构特点上，信号蝶阀具备小型轻便、结构紧凑的优势，便于拆装、维修，可在任意位置安装，且操作扭矩小，省力便捷。其核心结构主要包括四大部件：一是阀体，作为连接管道的主体，承受系统压力，提供蝶板旋转与密封的空间，材质可根据介质特性选择铸铁、铸钢、不锈钢等，适配不同工况需求；二是蝶板，作为控制流体通断的关键，通常为圆盘形，部分采用球面造型，可提升密封性能，延长使用寿命；三是传动装置，以蜗轮蜗杆传动为主，部分可搭配气动、电动执行器，确保启闭平稳、扭矩充足，满足不同操作需求；四是信号反馈装置，核心为微动开关，搭配接线盒与电缆接口，实现信号的稳定传输，部分高端产品可达到IP65防护等级，防尘防水，适配恶劣环境。
此外，信号蝶阀还具备显著的技术优势：密封性能优良，气体试验泄漏为零，可通过选择不同密封材质（如橡胶、氟橡胶、金属），适配腐蚀性、非腐蚀性等多种介质；流量特性趋于直线，调节性能好，可实现0~90°无极调节，调节精度可达±2%，满足不同场景下的流量控制需求；使用寿命长，启闭试验次数多达万次，橡胶密封座正常使用寿命可达15~20年，金属密封座可达80~90年；通用性强，可替换闸阀、截止阀、旋塞阀等多种阀门，尤其适用于高层建筑消防系统及需要显示阀门开关状态的管线系统。
结尾：信号蝶阀的核心技术集中于“高效启闭+精准信号反馈”，其简洁的结构、优良的性能与广泛的适配性，使其成为工业自动化控制中的核心部件。了解其工作原理与结构特点，不仅能帮助从业者精准选型、规范操作，更能为后续的安装、维护与故障排查奠定基础。后续我们将持续深入解析信号蝶阀的选型、安装等实用技术，助力行业高效应用。
