在市政供水、高层建筑增压、工业循环水、消防给排水等流体输送系统中，水泵启停瞬间的水锤冲击、介质倒流问题一直是管路安全的核心痛点。多功能水泵控制阀作为一款集成式水力自控阀门，凭借无需外接电源、自动适配工况、缓开缓闭降噪的优势，成为水泵出口管路的标配防护设备。想要用好这款阀门，精准把控其工作原理是基础，本文结合阀门结构与工况场景，深度拆解多功能水泵控制阀的运行逻辑，帮助工程方、采购方吃透核心技术。
一、阀门核心结构：模块化设计，实现多功合一

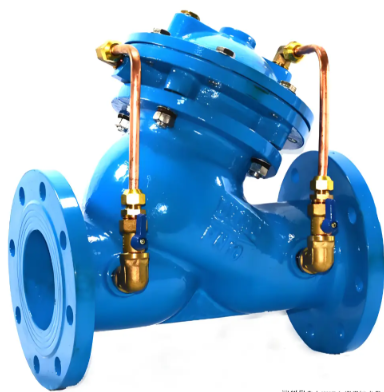

市面上主流的JD745X系列多功能水泵控制阀，采用主阀+控制室+接管调节系统的模块化结构，整体为直流式阀体设计，流道顺畅、阻力损失小，区别于传统组合阀门的繁琐结构。主阀部分包含阀体、主阀板、缓闭阀板、阀杆、膜片/活塞组件；控制室分为上腔和下腔，搭配微调阀、止回阀、过滤器等辅助构件，形成闭环自控回路。
这种结构设计的核心优势，是将电动阀、止回阀、水锤消除器、截止阀四大功能集成于一体，摒弃了传统多阀串联的安装模式，既减少管路节点泄漏风险，又降低后期维护成本。阀门全程依靠介质自身压力驱动，无需电机、电磁阀等电控部件，在潮湿、防爆、偏远工况下稳定性更强，适配清水、污水、海水等多种介质环境。
二、全工况工作原理：分阶段运行，杜绝水锤与倒流
多功能水泵控制阀的运行完全跟随水泵启停节奏，分为关闭待机、缓慢开启、稳定运行、分级关闭四个阶段，每个阶段均通过压力差实现自动切换，动作精准无滞后。
1. 关闭待机阶段（水泵停机）
水泵未启动时，阀门出口端介质压力作用于主阀板上方，同时控制室上腔充满压力水，下腔处于低压状态，在静压、弹簧力双重作用下，主阀板与缓闭阀板紧密贴合阀座，阀门处于全关闭状态，彻底阻断介质倒流，防止水泵反转受损。此时辅助接管系统的过滤器、微调阀处于待命状态，保证回路通畅。
2. 缓慢开启阶段（水泵启动）
水泵启动后，进口端水压快速升高，压力水通过旁通接管、过滤器、止回阀进入控制室下腔，推动膜片/活塞上行，带动阀杆缓慢顶起主阀板。开启速度可通过微调阀精准控制，避免快速开启造成的管路冲击，这个过程通常持续3-10秒，根据工况流量灵活调节，确保水泵轻载启动，降低电机负载。
3. 稳定运行阶段（水泵正常工作）
当进口端压力达到额定工况值，主阀板升至最大开度，阀门流道全开，介质平稳通过阀体，此时控制室上下腔压力趋于平衡，阀板保持稳定状态，不会出现抖动、异响问题。阀门开度会根据水泵流量自动适配，大流量时全开、小流量时适度调节，始终维持管路水力平衡。
4. 分级关闭阶段（水泵停机）
这是阀门防护的核心环节，也是消除水锤的关键。水泵停机瞬间，进口端压力骤降，主阀板在自重和弹簧力作用下快速关闭70%-80%开度，阻断大部分介质倒流；剩余开度通过控制室上腔压力水缓慢泄压实现缓闭，缓闭时间可设定为10-60秒，避免管路内负压形成和水锤冲击波，保护水泵、管路、仪表等设备不受冲击损坏。
三、原理延伸：不同结构类型的运行差异
目前多功能水泵控制阀主要分为膜片式和活塞式两种，工作原理核心一致，但适用场景略有不同。膜片式阀门灵敏度高、响应快，适用于中小口径、清水介质的市政供水系统；活塞式阀门密封性强、耐压性好，适用于大口径、污水、高压工业工况，采购方可根据原理特性和工况需求择优选择。
综上，多功能水泵控制阀的工作原理核心是“以水压控水压”，通过模块化的自控结构，实现无电自控、缓开缓闭、防倒流、防水锤的多重功能，既解决了水泵系统的安全痛点，又提升了管路运行效率。对于工程设计和运维人员来说，吃透阀门运行逻辑，才能更好地完成选型、安装与调试工作，保障系统长期稳定运行。
