在市政给排水、工业循环水、消防供水、农田灌溉等流体输送系统中，水泵控制阀是保障水泵安全运行、稳定管网压力、消除水锤危害的核心阀门设备。区别于普通闸阀、蝶阀的单一启闭功能，水泵控制阀依托水力自控原理，无需外接电源和额外动力源，即可实现水泵启动、运行、停机全流程的自动化控制，兼具止回、限流、稳压、水锤防护等多重功能，是现代流体输送系统中不可或缺的自控部件。本文将深度拆解水泵控制阀的内部结构与工作原理，帮助工程方、运维人员吃透核心技术，精准把控设备运行逻辑。
一、水泵控制阀核心结构组成

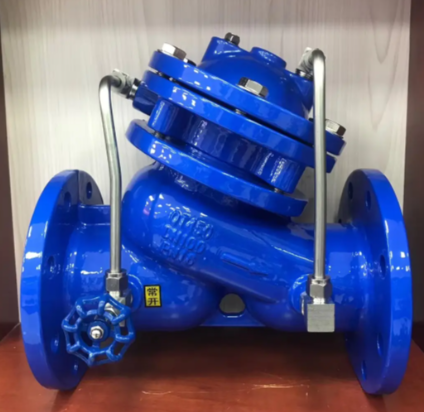

市面上主流的水泵控制阀以隔膜式和活塞式为主，核心结构由主阀、导阀组件、控制管路、调节装置四大模块构成，各部件协同配合完成水力自控动作。主阀作为核心执行部件，包含阀体、阀瓣、隔膜/活塞、阀盖、密封件、弹簧等零件，其中隔膜或活塞是压力感应的核心元件，通过感应上下游水压差驱动阀瓣启闭；导阀组件一般由针阀、球阀、单向阀、过滤器组成，负责调控控制腔的进水与排水速度，实现阀门缓开缓闭；控制管路连接主阀控制室与上下游管路，形成水压反馈回路；调节装置则用于微调阀门启闭速度、开启高度，适配不同工况需求。
这种结构设计摒弃了传统电动阀门的电机、减速机等复杂部件，依靠介质自身压力实现自控，不仅降低了设备故障率，还能适应无电、防爆等特殊工况，在油田、化工、矿山等场景中应用优势显著。
二、水泵控制阀全流程工作原理详解
1. 停泵待机状态
水泵未启动时，管路内无介质流动，主阀控制室上腔受压，阀瓣在自重、弹簧压力及下游静压作用下处于完全关闭状态，有效防止介质倒流，避免水泵反转、管路负压等问题，此时阀门兼具止回阀功能，杜绝管网回水冲击。
2. 水泵启动缓开阶段
水泵通电启动后，进口端水压迅速升高，高压介质经控制管路、过滤器、单向阀进入主阀隔膜/活塞下腔，推动隔膜/活塞上行。此时控制室上腔介质通过导阀缓慢排出，阀瓣在压力差作用下缓慢开启，避免瞬间全开导致的水流冲击、管网压力骤升，实现水泵软启动，保护水泵叶轮、管路接口不受损。通过调节导阀开度，可精准控制开启速度，适配不同扬程、流量的水泵机组。
3. 正常运行稳压阶段
水泵进入稳定运行后，主阀阀瓣达到额定开启高度，介质顺畅通过阀体，此时控制室上下腔压力趋于平衡，阀瓣保持稳定开度。若管网流量、压力出现波动，隔膜/活塞会实时感应压力变化，微调阀瓣开度，维持管网压力稳定，避免因压力过高导致管路爆裂、压力过低影响供水效率，实现动态稳压调控。
4. 停机缓闭防水锤阶段
水泵断电停机瞬间，进口端水压快速下降，控制室下腔压力骤减，上腔压力与弹簧压力推动阀瓣快速关闭大部分开度，阻断介质倒流；剩余小开度则通过控制管路阻尼作用缓慢关闭，延长关闭时长，消解管路内水流骤停产生的水锤冲击波，彻底解决水锤危害，保护水泵、管路、仪表等全套设备。
三、不同类型水泵控制阀原理差异
隔膜式水泵控制阀采用橡胶隔膜作为压力感应元件，密封性能好、灵敏度高，适用于清水、软化水等洁净介质，阻力小、运行噪音低，广泛应用于市政供水、高层建筑供水场景；活塞式水泵控制阀采用金属活塞结构，耐压性强、耐磨性好，适用于污水、含杂质流体、高压输水系统，使用寿命更长，适配工业循环水、矿山排水等恶劣工况。
综上，水泵控制阀的核心工作逻辑是“水压感应+阻尼调控”，通过机械结构实现全流程自动化控制，无需人工干预，既简化了泵站运维流程，又大幅提升了系统安全性。对于阀门采购方、工程设计方而言，吃透工作原理是合理选型、规范安装的前提，也是保障设备长期稳定运行的关键。
