金属硬密封蝶阀因其性价比高、适用温域广，已渗透至市政供水、火电蒸汽、冶金高炉煤气等多元场景。但在实际工程应用中，因选型参数偏差、传动机构不匹配、维护缺失导致的早期泄漏屡见不鲜。据行业统计，约35%的蝶阀失效源于选型不当而非制造质量。本文将从硬密封vs软密封界限划分、传动装置适配、耐磨蚀涂层选择、在线维修（Online Maintenance）技术四个维度，梳理金属硬密封蝶阀的科学选型逻辑与延寿维护策略。

一、 硬密封与软密封的决策边界：温度、介质与泄漏率

用户常困惑：“何时必须用金属硬密封，软密封（EPDM/NBR/PTFE）不行吗？”决策矩阵如下：

1. 温度红线：

• 软密封上限：丁腈橡胶（NBR）<80℃，三元乙丙（EPDM）<150℃（蒸汽限120℃），PTFE<180℃（短时200℃）。

• 硬密封起步：>200℃高温（如电厂抽汽、导热油）必须选用金属硬密封蝶阀。高温蒸汽（≥425℃）推荐铬钼钢（WC6/WC9）阀体+硬质合金密封。

• 深冷下限：<-40℃（LNG/液氧）软密封橡胶变硬脆，需用深冷硬密封（不锈钢阀体+长颈）。

2. 介质属性：

• 含颗粒/磨损性：污水、矿浆、煤灰气流中，橡胶易被切削磨损。硬密封蝶阀密封面喷涂碳化钨（HVOF）或堆焊司太立，耐冲蚀寿命是软密封的5-8倍。市政供水支管若泥沙含量高，建议用中线硬密封（Nickel-plated disc）替代橡胶密封。

• 腐蚀性：酸碱介质（pH<4或>10）软密封可选PTFE衬里，但高温酸（>180℃）需用哈氏合金C276/钛合金硬密封。

3. 泄漏等级：

• 软密封可达ANSIClass VI（气泡tight零泄漏），硬密封常规为Class IV-V（金属对金属）。若需硬密封零泄漏，必须选用三偏心多层次（石墨+金属）或弹性金属密封圈结构，切勿误以为“金属硬碰硬”天然零泄漏。

二、 传动机构选型：扭矩计算与工况匹配

大口径金属硬密封蝶阀（DN≥600）操作扭矩远大于软密封（摩擦大）。传动选型失误是电机烧毁主因。

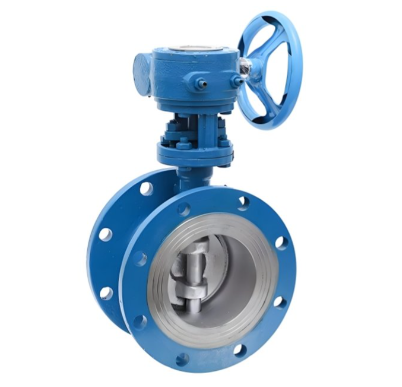

• 手动/蜗轮：仅适用于DN≤300，PN≤16Bar的常开/常闭 infrequent操作（如管网检修隔断）。蜗轮箱需配推力轴承减轻操作力，并设开度指示盘。

• 气动：适合快速启闭（≤5秒）、防爆（化工/燃气）场合。需计算弹簧复位（单作用）vs 双作用气缸输出扭矩。硬密封所需扭矩约为同口径软密封的2倍，务必预留25%安全系数。气源压力不稳定时，建议增设储气罐或选用气动液压联动（Gas-over-oil）执行器。

• 电动：远程控制主干管（城市供热/DN1200供水）首选。电动装置（Actuator）需匹配电压（220V/380V）、防护等级（IP67/IP68潜水型）、防爆等级（Exd II BT4）。关键参数：堵转扭矩（Breakaway Torque）与运行扭矩需分别核算。高温工况电动头需带散热片或隔热支架，防止阀杆传热损坏电机绕组。务必配置扭矩保护（离合器打滑）而非仅靠限位开关，避免关过紧卡死。

三、 耐磨蚀场景的涂层技术与结构优化

在电厂除灰、烧结机烟气、矿山尾矿等高磨损工况，标准硬密封蝶阀寿命可能不足6个月。升级路径：

1. 密封面硬化：

• 超音速喷涂（HVOF）碳化钨（WC-10Co-4Cr）：硬度HRC 72，孔隙率<0.5%，结合强度>70MPa，适用于干粉/含尘气体。

• 等离子堆焊（PTA）司太立合金：厚度可控（2-5mm），耐气蚀+耐温650℃，适合蒸汽冲刷。

• 陶瓷喷涂（Al₂O₃/TiO₂）：等离子陶瓷涂层耐泥浆磨损极佳，但脆性大，避免热震（急冷急热）工况。

2. 结构防磨设计：

• 全通径（Full Bore）流线型蝶板：减少湍流死角，降低局部冲刷速率。

• 双偏心结构：开启时蝶板先脱开，减少含尘介质研磨密封面。

• 吹扫接口：在阀座部位增设蒸汽/压缩空气吹扫口，定期清除积灰结焦（常用于锅炉主蒸汽隔离阀）。

四、 在线维护（Top Entry）与全生命周期成本（LCC）控制

传统硬密封蝶阀维修需法兰拆卸、吊出阀体，对于DN600以上重型阀（电厂主蒸汽管），停工拆装耗时3-5天。现代上装式（Top Entry）金属硬密封蝶阀革命性地改变了维护模式：

• 结构特征：阀体为整体对焊/法兰连接，上部设可拆卸阀盖。维修时只需松开立柱螺母，提起阀盖，即可从上部抽出阀杆-蝶板-密封圈组件，就地更换密封环、填料，无需切割管道。

• LCC优势：虽然上装式初投贵20%，但单次维护节省停工损失（Turnaround Cost）可达阀门价格的10倍。炼化装置、海上平台偏好此结构。

• 预防性维护周期：

• 填料更换：每2年（高温）或3年（常温）检查柔性石墨填料压缩永久变形，预紧压盖螺栓。

• 密封面研磨：每大修期（3-5年）对蝶板密封面进行原位研磨（Portable Lapping），修复微量划痕。

• 执行器校准：每年校验电动/气动定位器零点漂移，清理气路过滤器。

结语：金属硬密封蝶阀的选型是系统工程，需综合温度、压力、介质磨损性与自动化需求。避开“硬密封万能论”误区，在供水低温无磨蚀场景保留软密封性价比，在极端工况精准匹配涂层与传动。建立全生命周期成本台账，优先选用支持在线维护的上装式结构，方能实现装置长周期安稳运行。
