当客户问“给我配个 SIL2 紧急切断阀”，一半情况他其实只想要台快关球阀。真正做过 HAZOP+LAOPA 的工程师知道：SIL 等级是回路属性，不是阀门单体属性。阀、电磁阀、定位器、SIS 逻辑控制器、液位开关加起来才算一个 SIF（安全仪表功能）。

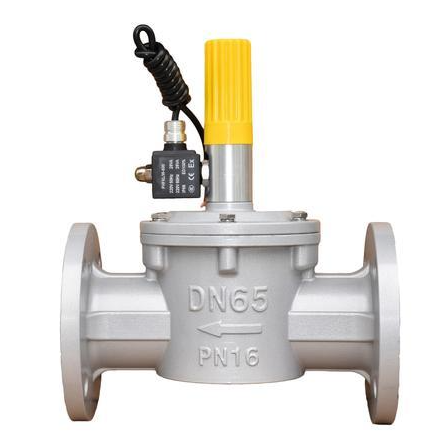

一、ESDV 在 SIS 里的位置

典型罐区 SIF：“储罐液位 HH → SIS 控制器 → 输出 DO → 电磁阀失电 → 气动球阀 FC 关闭 → 切断进料”。

• DCS 只做监视，不进联锁逻辑；

• SIS 与 DCS 物理独立、供电独立；

• 阀门是最终执行元件，占整个 SIF 失效率的 40–60%。

二、SIL 等级怎么来的

1. HAZOP 识别偏差：“高液位溢流→VOC 爆炸”；

2. LOPA 分配：初始事件频率 × 独立保护层 PFD → 残余风险；

3. 若需将风险从 1e-3 压到 1e-5，则 SIF 需 SIL2（PFDavg 1e-3~1e-2）；

4. 阀门单体通常选 SIL2 认证（如 TÜV 认证球阀+气缸），回路 1oo1 可凑 SIL1，1oo2 或阀+旁路策略才可稳 SIL2。

三、为什么 8 寸以上不推荐浮动球阀

大口径球阀扭矩随压差非线性上涨，火灾时密封座软化可能“关得动但封不住”。工程做法：

• ＜8″：固定球阀 + 单作用气缸；

• 8–16″：三偏心蝶阀 + 弹簧气缸或电液；

• ＞16″：闸阀 + 电液执行（液罐区少用）；

• 密封：易燃液体 IV 级，毒介质 V–VI 级；

• 防火：API 607 明火 30 min 后仍能手动关严。

四、电磁阀“1oo1 还是 2oo2”

• 单电磁阀最便宜，但电磁阀自身故障会让阀误关或拒关；

• SIL2 回路常用 双电磁阀串联（1oo2 关方向） 或 独立测试电磁阀；

• 气路配快速排气阀，把全关时间从 5 秒压到 2 秒；

• 储气罐容量至少满足“断气后完成一次全关 + 一次全开”测试。

五、误动作与拒动作的平衡

罐区最怕两点：

• 拒关：液位 HH 了阀不动 → 冒罐；

• 误关：雷雨天电磁阀抖动 → 停泵停产。

LOPA 后会允许“现场设旁路+操作票”来抑误关，但旁路时限受安监约束；更优解是2oo3 液位开关+2oo2 阀。

六、验收文档清单（官网文章可做成下载引导）

• 阀门 SIL 证书（TÜV/EXIDA）

• 防火 API 607 报告

• 整机 FC 动作时间曲线

• SIS 回路计算书（LOPA 表）

• 每月测试记录模板
