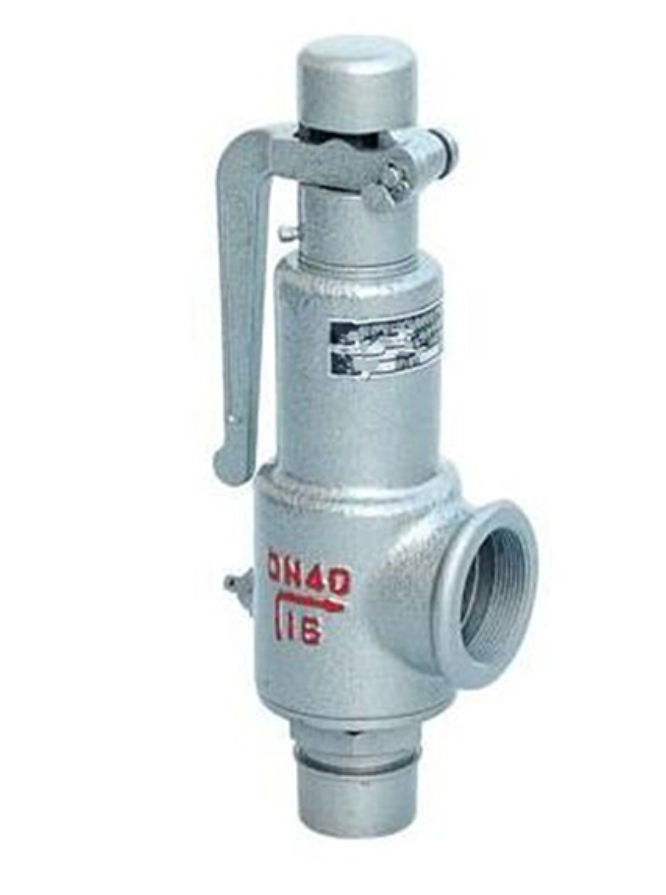

弹簧全启动式安全阀

弹簧全启动式安全阀

产品名称弹簧全启动式安全阀
规格型号A28H、A28Y
连接方式外螺纹
结构形式全启式
驱动方式手动
公称通径DN15-80
公称压力1.6MPa-4.0MPa
阀体材质铸钢、碳钢、不锈钢


￥ 0.00
0.00

产品名称弹簧全启动式安全阀
规格型号A28H、A28Y
连接方式外螺纹
结构形式全启式
驱动方式手动
公称通径DN15-80
公称压力1.6MPa-4.0MPa
阀体材质铸钢、碳钢、不锈钢


主要零部件材料：


NO.
零件名称
A28H材料
A28Y-P材料
A28Y-R8材料
1
阀体
HT200
ZG1Cr18Ni9Ti
CF8M
2
阀座
35
ZG1Cr18Ni9Ti
CF8M
3
调节圈
2Cr13
1Cr18Ni9Ti
316
4
阀瓣
2Cr13
1Cr18Ni9Ti
316
5
弹簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料
6
阀杆
2Cr13
2Cr13
316
7
调整螺杆
45
2Cr13
316
8
保护罩
ZG200-400
ZG200-400
CF8M

密封面材料
堆焊D507
堆焊Co基硬质合金


外形尺寸和连接尺寸：


公称通径
尺寸
do
Rc
G
L
L1
H
15
10
1/2"
3/4"
37
62
189
20
12
3/4"
1"
40
65
196
25
15
1"
11/4"
45
72
277
32
20
11/4"
11/2"
55
85
312
40
25
11/2"
2"
67
100
322
50
32
2"
21/2"
76
112
348
65
40
21/2"
3"
110
135
370
80
60
3"
4"
110
145
410
