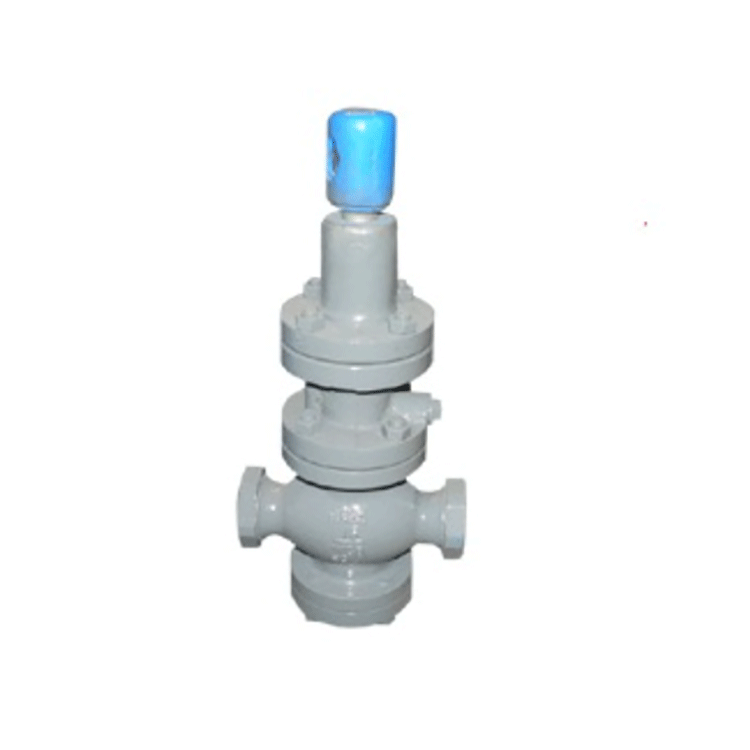

内螺纹活塞式蒸汽减压阀主要技术参数和性能指标
公称压力(Mpa)
1.6
2.5
壳体试验压力(Mpa)*
2.4
3.75
密封试验压力(Mpa)
较高进口压力(Mpa)
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
较小压差
0.15
渗漏量
GB12245-1989
内螺纹活塞式蒸汽减压阀主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
调节弹簧
60Si2Mn
内螺纹活塞式蒸汽减压阀流量系数(Cv)
DN
15
20
25
32
40
50
Cv
1
4
6.5
9
16
内螺纹活塞式蒸汽减压阀连接尺寸
公称通径DN
G
L
H
Hl
1/2"
140
295
90
3-4"
330
98
1"
160
110
1-1/4"
180
200
345
125
2"
230
减压阀调压步骤
1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
将调节螺钉按逆时针旋转至较上位置（相对较低出口压力），然后关闭减压阀后闸阀
2慢慢开启减压阀前的闸阀至全开；
3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
