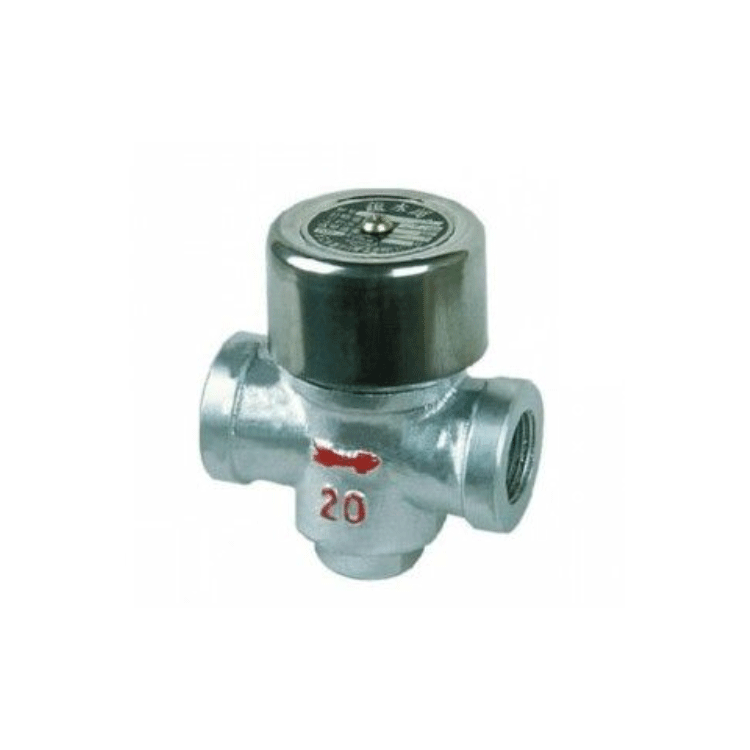

热动力式蒸汽疏水阀

热动力式蒸汽疏水阀

产品名称热动力式蒸汽疏水阀
规格型号CS19H
连接方式法兰，丝扣
结构形式热动力式
驱动方式手动
公称通径DN15-100
公称压力1.6MPa-4.0MPa
阀体材质铸铁、铸钢、碳钢、不锈钢


￥ 0.00
0.00

产品名称热动力式蒸汽疏水阀
规格型号CS19H
连接方式法兰，丝扣
结构形式热动力式
驱动方式手动
公称通径DN15-100
公称压力1.6MPa-4.0MPa
阀体材质铸铁、铸钢、碳钢、不锈钢


CS19H热动力式蒸汽疏水阀--结构特点

1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。

2、备有过滤器和排污。

3、该阀动作灵敏可靠，排水量大。

主要零件

阀体

阀盖

阀片

阀帽

材料

铸钢

锻钢

不锈钢

不锈钢

CS19H热动力式蒸汽疏水阀--主要外型及连接尺寸

产品型号

DN

尺寸（mm）

螺纹连接

承插焊连接

法兰连接

L

H

L

H

d1

t

L

H

D

D1

D2

b

f

Z-Φd

CS19H-16/25/40C
CS69H-16/25/40C
CS49H-16/25/40C

15

90

80

75

80

23

7

150

110

95

65

45

14

2

4-Φ14

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-Φ14

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-Φ14

32

120

138

120

138

42

12

230

138

135

100

78

16

2

4-Φ18

40

120

148

120

148

52

12

230

148

145

110

85

16

3

4×Φ18

50

140

163

140

163

62

12

230

163

160

125

100

16

3

4×Φ18

65

/

/

/

/

/

/

250

185

180

145

120

18

3

4×Φ18

80

/

/

/

/

/

/

280

285

195

160

135

20

3

8×Φ18

100

/

/

/

/

/

/

310

315

215

180

155

20

3

8×Φ18

CS19H-16Z
CS49H-16Z

15

90

80

75

80

23

7

150

110

95

95

45

14

2

4-Φ14

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-Φ14

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-Φ14
