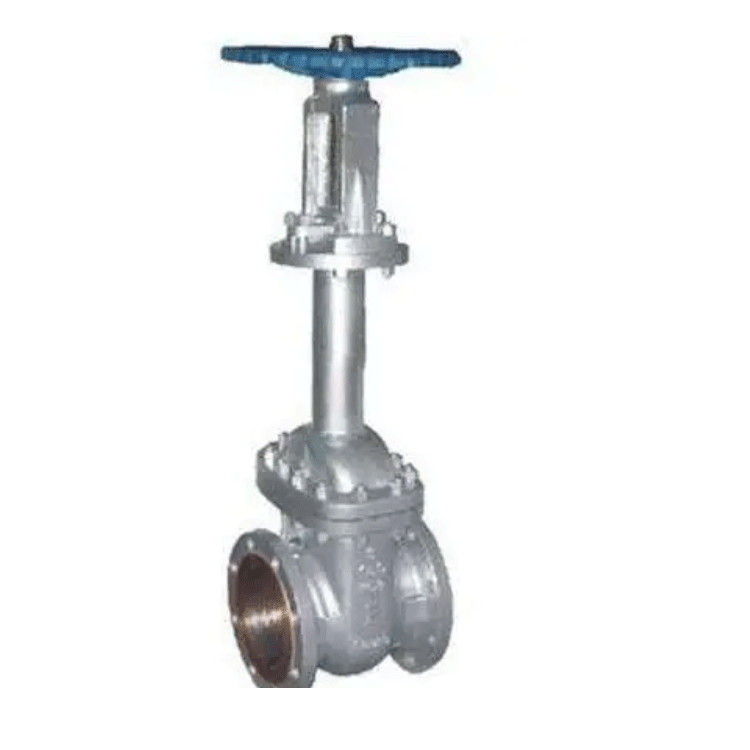

波纹管闸阀

波纹管闸阀

产品名称波纹管闸阀
规格型号WZ41H
连接方式法兰式
结构形式明杆楔式
驱动方式手动
公称通径DN15-300(可以根据您的要求定做)
公称压力1.0MPa-6.4(可以根据您的要求定做)
阀体材质铸铁、铸钢、碳钢、不锈钢、304、316


￥ 0.00
0.00

产品名称波纹管闸阀
规格型号WZ41H
连接方式法兰式
结构形式明杆楔式
驱动方式手动
公称通径DN15-300(可以根据您的要求定做)
公称压力1.0MPa-6.4(可以根据您的要求定做)
阀体材质铸铁、铸钢、碳钢、不锈钢、304、316


零件材料与工况：


序号名称材质
1阀体ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2阀板ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3阀杆ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4垫片柔性石墨+不锈钢
5双头螺栓ASTM 193-B7、A320-B8、A193-B8M
6六角螺母ASTM A194-2H、A194-8、A194-8M
7阀盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8波纹管组件ASTM A182-F304、F316、F321、F304L、F316L
9填料柔性石墨
10填料压盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11支架ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12阀杆螺母铜合金
13手轮ASTM A536 Gr.60-40-18、A216-WCB


主要尺寸及重量：


型号WZ41-150LB
压力等级150LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L108117127140165178190203229254267292330356381
H200210250260290370398440490530580670760850950
W120140140180200220260280300340400450450500500
重量（kg）8910152230425570100140180250350450





型号WZ41-300LB
压力等级300LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L140152165178190216241283305381403419457502762
H300210250260290370398440490530580670760850980
W120140140180200220260280300340400450450500500
重量（kg）91012182538537088125175225310440560





型号WZ41-600LB
压力等级600LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L165190216229241292330356432508559660787838889
H200210250260290370398440490530580670760850980
W120140140180200220260280300340400450450500500
重量（kg）1113162432507090105165230300400570730
