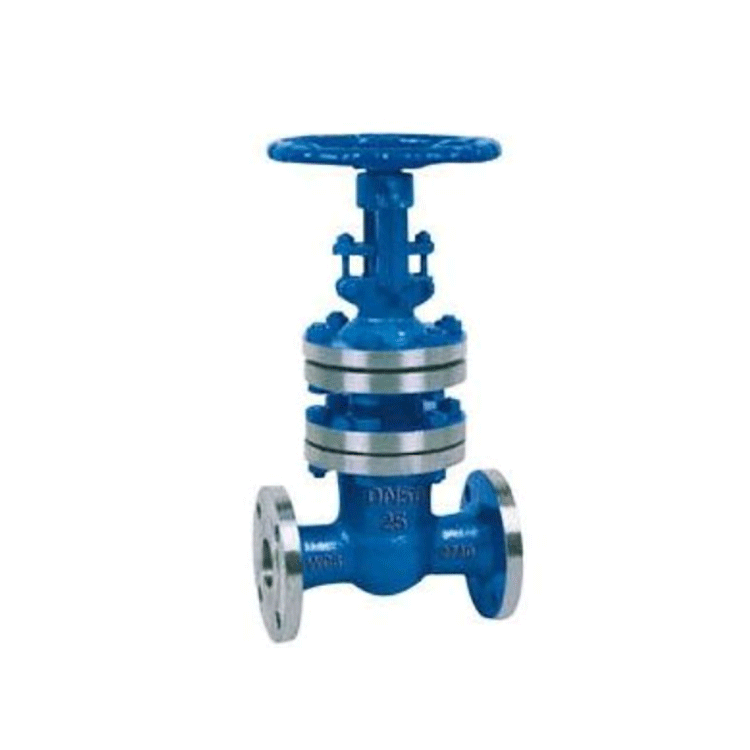

波纹管闸阀

波纹管闸阀

产品名称波纹管闸阀
规格型号WZ41H
连接方式法兰式
结构形式明杆楔式
驱动方式手动
公称通径DN15-300(可以根据您的要求定做)
公称压力1.0MPa-6.4(可以根据您的要求定做)
阀体材质铸铁、铸钢、碳钢、不锈钢、304、316


￥ 0.00
0.00

产品名称波纹管闸阀
规格型号WZ41H
连接方式法兰式
结构形式明杆楔式
驱动方式手动
公称通径DN15-300(可以根据您的要求定做)
公称压力1.0MPa-6.4(可以根据您的要求定做)
阀体材质铸铁、铸钢、碳钢、不锈钢、304、316


国标波纹管闸阀主要零部件材质

序号

名称

材质

1

阀体

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

阀板

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

阀杆

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

5

支架

WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、

6

垫片

柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE

7

阀盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB QT400-18

国标波纹管闸阀 技术规范

结构形式

BB-BG-OS & Y

驱动方式

手动

电动

设计标准

GB12234

结构长度

GB12221

连接法兰

GB9113、JB79、HG20596

试验和检验

JB/T 9092、GB/T13927

国标波纹管闸阀 连接尺寸及重量PN16

型号

WZ41-16

压力
等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

108

117

127

140

165

178

190

203

229

254

267

292

330

356

381

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

950

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量（kg）

8

9

10

15

22

30

43

57

73

105

150

190

270

380

480

国标波纹管闸阀连接尺寸及重量PN25

型号

WZ41-25

压力
等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量（kg）

9

10

12

17

23

34

50

65

82

115

165

210

300

420

540

国标波纹管闸阀连接尺寸及重量PN40

型号

WZ41-40

压力
等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

165

190

216

229

241

292

330

356

432

508

559

660

787

838

889

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量（kg）

9

10

12

18

25

38

53

70

88

125

175

225

310

440

560
