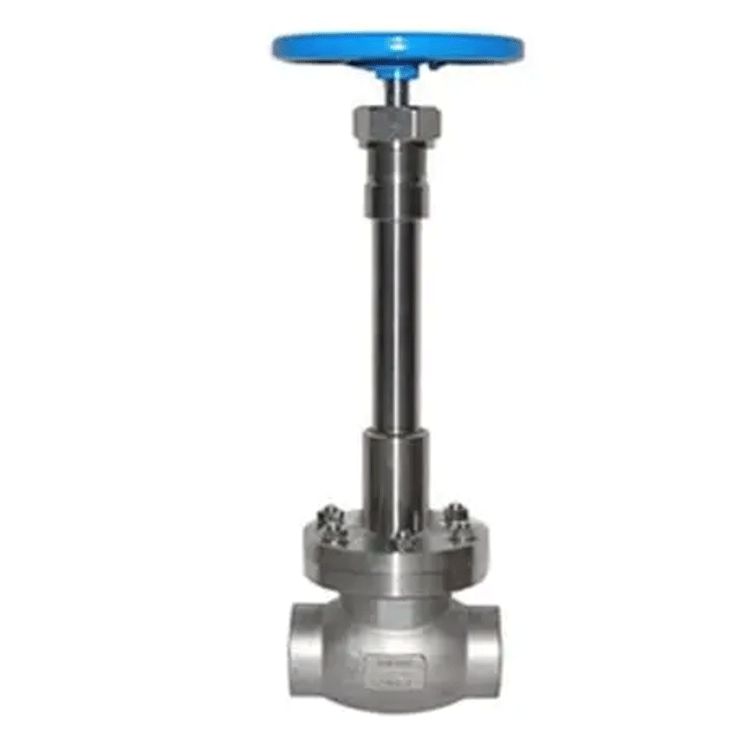

低温直通式节流阀

产品名称	低温直通式节流阀
规格型号	DZ61Y型-DZ61Y型
连接方式	焊接式
结构形式	明杆楔式
驱动方式	手动
公称通径	DN15-DN50
公称压力	1.6-MPa-32.0MPa
阀体材质	铸钢、不锈钢、锻钢

市场价：￥ 0.00

价格：￥ 0.00

产品名称	低温直通式节流阀
规格型号	DZ61Y型-DZ61Y型
连接方式	焊接式
结构形式	明杆楔式
驱动方式	手动
公称通径	DN15-DN50
公称压力	1.6-MPa-32.0MPa
阀体材质	铸钢、不锈钢、锻钢

技术要求

1、设计、制造及验收按JB/T 7749-95
2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度：-46～196°C
6、阀门的检验和试验按JB/T 9092-1999标准

主要零部件材料

1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面：堆焊硬质合金
4、阀杆螺母：铝青铜
5、垫片：低温石棉、蜡浸石棉橡胶板
6、填料：柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁

规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF DZ41（0）Y-16LCB DZ41（0）Y-16LC1 DZ41（0）Y-16LC2 DZ41（0）Y-16LC3 DZ41（0）Y-16LC4 DZ41（0）Y-16P DZ41（0）Y-16R	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ23	1180	400
	250	450	105	355	320	30	12-Φ25	1390	450
	300	500	460	410	375	30	12-Φ25	1620	500
	350	550	520	470	435	34	16-Φ25	1810	500
	400	600	580	525	485	36	16-Φ30	1970	550
2.5MPa	20	150	105	75	55	16	4-Φ14	320	140
凸面法兰 RF DZ41（0）Y-25LCB DZ41（0）Y-25LC1 DZ41（0）Y-25LC2 DZ41（0）Y-25LC3 DZ41（0）Y-25LC4 DZ41（0）Y-25P DZ41（0）Y-25R	25	160	115	85	65	16	4-Φ14	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ18	540	240
	65	265	180	145	120	22	8-Φ18	510	240
	80	280	195	160	135	22	8-Φ18	690	280
	100	300	230	190	160	24	8-Φ23	780	300
	125	325	270	220	188	28	8-Φ25	930	300
	150	350	300	250	218	30	8-Φ25	980	320
	200	400	360	310	278	34	12-Φ25	1180	360
	250	450	425	370	332	36	12-Φ30	1390	400
	300	500	485	430	390	40	16-Φ30	1620	450
	350	550	550	490	448	44	16-Φ34	1810	500
	400	600	610	550	505	48	16-Φ34	1990	560
