PRODUCT CENTER 产品中心

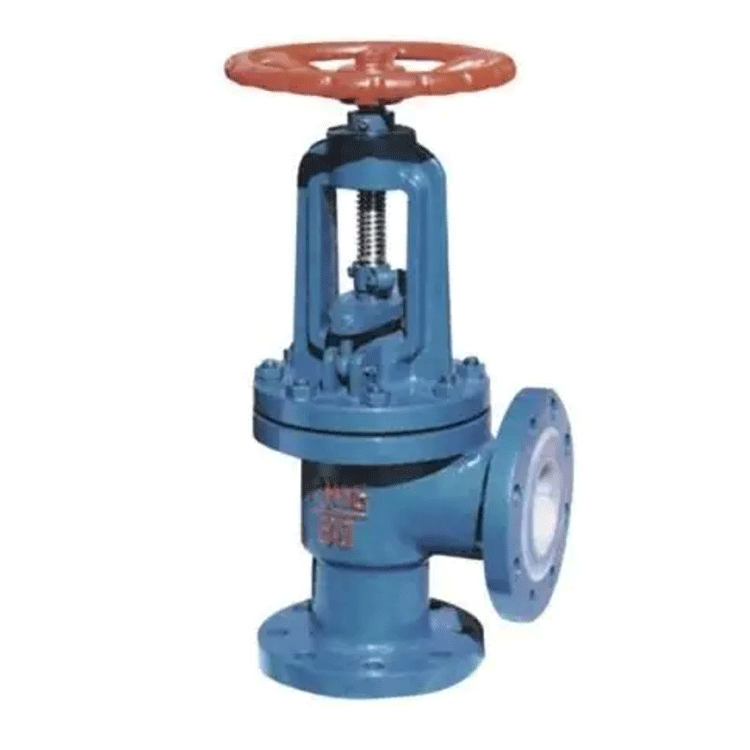

衬氟直角截止阀

产品名称	衬氟直角截止阀
规格型号	J44F46
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN15-DN500
公称压力	PN1.0-PN2.5
阀体材质	碳钢、不锈钢

市场价：￥ 0.00

价格：￥ 0.00

产品名称	衬氟直角截止阀
规格型号	J44F46
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN15-DN500
公称压力	PN1.0-PN2.5
阀体材质	碳钢、不锈钢

直角衬氟截止阀基本结构：

1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

J44F技术规范：

设计标准	GB12233/GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动
结构形式	直通、直流、角式
公称压力	0.6、1.0、1.6、2.5

J44F零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
		Z	C	P	R	PL	RL
1	阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
4	填料/压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手轮	WCB		WCB		WCB

五、J44F连接尺寸：

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L2	D	D1	D2	f	b	Z-Фd	D0	H1	H2	WT（Kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	90	95	65	45	2	14	4-Ф14	100	165	180	6.5
20	3/4	95	105	75	55	2	16	4-Ф14	100	195	215	7
25	1	100	115	85	65	2	16	4-Ф14	120	210	235	7.8
32	11/4	105	135	100	78	2	18	4-Ф18	140	215	245	11
40	11/2	115	145	110	85	3	18	4-Ф18	140	260	295	13
50	2	125	160	125	100	3	20	4-Ф18	160	300	345	15
65	21/2	145	180	145	120	3	20	4-Ф18	180	320	380	23
80	3	155	195	160	135	3	22	4-Ф18	240	390	465	38
100	4	175	215	180	155	3	22	8-Ф18	240	450	540	42
125	5	200	245	210	185	3	24	8-Ф18	280	460	570	55
150	6	225	380	240	210	3	24	8-Ф23	320	530	665	77
200	8	275	335	295	265	3	26	8-Ф23	360	600	790	135
250	10	325	390	350	320	3	28	12-Ф23	400	720	940	220

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L2	D	D1	D2	f	b	Z-Фd	D0	H1	H2	WT（Kg）
DN（mm）	NPS（inch）	PN1.6MPa
15	1/2	90	95	65	45	2	14	4-Ф14	100	165	180	7
20	3/4	95	105	75	55	2	16	4-Ф14	100	195	215	7.6
25	1	100	115	85	65	2	16	4-Ф14	120	210	235	8.2
32	11/4	105	135	100	78	2	18	4-Ф18	140	215	245	12
40	11/2	115	145	110	85	3	18	4-Ф18	140	260	295	14
50	2	125	160	125	100	3	20	4-Ф18	160	300	345	18
65	21/2	145	180	145	120	3	20	4-Ф18	180	320	380	26
80	3	155	195	160	135	3	22	8-Ф18	240	390	465	40
100	4	175	215	180	155	3	24	8-Ф18	240	450	540	50
125	5	200	245	210	185	3	26	8-Ф18	280	460	570	65
150	6	225	280	240	210	3	28	8-Ф23	320	530	665	85
200	8	275	335	295	265	3	30	12-Ф23	360	600	790	150
250	10	325	405	355	320	3	32	12-Ф25	400	720	940	245
PN2.5MPa
15	1/2	90	95	65	45	2	16	4-Ф14	120	165	180	7.5
20	3/4	95	105	75	55	2	16	4-Ф14	120	195	215	8
25	1	100	115	85	65	2	16	4-Ф14	140	210	235	9
32	11/4	105	135	100	78	2	18	4-Ф18	160	215	245	13
40	11/2	115	145	110	85	3	18	4-Ф18	180	260	295	15
50	2	125	160	125	100	3	20	4-Ф18	180	300	345	20
65	21/2	145	180	145	120	3	22	8-Ф18	240	320	380	28
80	3	155	195	160	135	3	22	8-Ф18	280	390	465	42
100	4	175	230	190	160	3	24	8-Ф23	320	450	540	57
125	5	200	270	220	188	3	28	8-Ф25	320	460	570	71
150	6	225	300	250	218	3	30	8-Ф25	360	530	665	90
