PRODUCT CENTER
产品中心

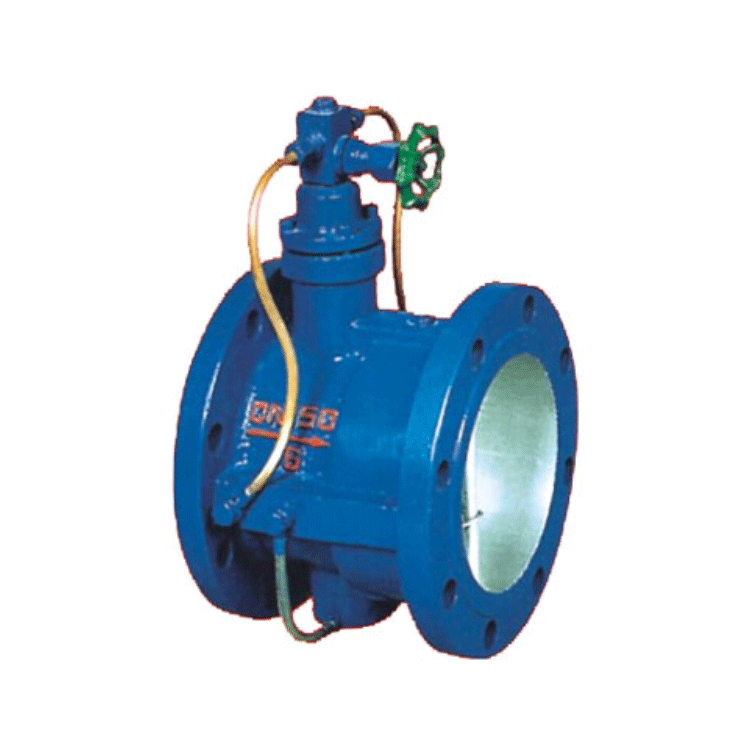

微阻缓闭消声止回阀
产品名称
微阻缓闭消声止回阀
规格型号
HH47X、HH48X、HH49X
连接方式
法兰
结构形式
缓闭
驱动方式
手动
公称通径
DN50-DN800
公称压力
1.0Mpa-1.6Mpa
阀体材质
铸铁、铸钢、碳钢、不锈钢
市场价：
￥
0.00
价格： ￥
0.00
产品名称
微阻缓闭消声止回阀
规格型号
HH47X、HH48X、HH49X
连接方式
法兰
结构形式
缓闭
驱动方式
手动
公称通径
DN50-DN800
公称压力
1.0Mpa-1.6Mpa
阀体材质
铸铁、铸钢、碳钢、不锈钢
性能规范：
型 号
HH47X-10 HH48X-10 HH49X-10
HH47X-16 HH48X-16 HH49X-16
公称压力
PN1.0MPa
PN1.6MPa
公称通径
DN50～800mm
DN50～800mm
密封试验压力
1.1MPa
1.76MPa
壳体试验压力
1.5MPa
2.4MPa
主要零件材料
阀 体
灰铸铁或球墨铸铁
灰铸铁或球墨铸铁
阀 瓣
铝青铜
铝青铜
阀 杆
不锈钢
不锈钢
弹 簧
不锈钢
不锈钢
阀座密封面
橡胶
橡胶
主要外形尺寸：
公称通径DN
尺寸(mm)
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
210
8-ф23
8-M20
200
8
335
295
265
270
210
230
8-ф23
8-M20
250
10
390
350
320
305
240
250
12-ф23
12-M20
300
12
440
400
368
367
264
270
12-ф23
12-M20
350
14
500
460
428
422
294
290
16-ф23
16-M20
400
16
565
515
482
462
324
310
16-ф23
16-M22
450
18
615
565
532
497
351
330
20-ф25
20-M22
500
20
670
620
585
532
379
350
20-ф25
20-M22
600
24
780
725
685
607
434
390
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
800
32
1010
950
905
792
549
470
24-ф34
24-M30
