可设计成“Y”型阀的有截止阀和止回阀。
锻钢截止阀型号：J11H J61H
锻钢截止阀公称通径：15MM-50MM
锻钢截止阀使用压力：1.6MPA -32MPA
锻钢截止阀连接方式：螺纹连接 焊接
锻钢截止阀形式：手动
锻钢截止阀主要功能：起开关作用
锻钢截止阀使用介质：水 油品 蒸汽
锻钢截止阀材质：A105锻钢
锻钢截止阀标准：机械部标准或定做非标

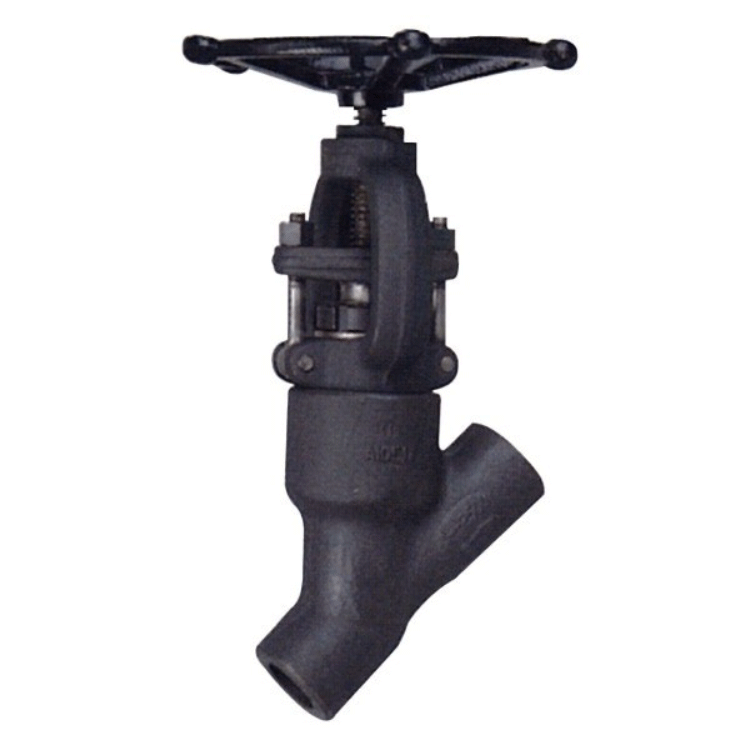

压力自紧式Y型锻钢截止阀设计结构和特征
压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。采用结构 全径或缩径 升降式和球式止回阀 按需内置弹簧 可拆卸实心阀瓣 自定心压板压套式 整体式上密封座明杆支架型（OS&Y） 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖承插端符合ASME B16.11 螺纹连接端（NPT)符合ANSI/ASME B1.20.1 阀瓣可变换为针型、节流型、球型、止回型图1：结构示意图）
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105
Type A182 F22
Type A182 F304(L)
Type A182 F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 304
A276 304(L)
A276 316(L)
3
阀杆
A182 F6a
4
密封座
A182 F304
5
密封环
F182 F304L
6
阀盖
7
垫圈
8
阀杆螺母
A276 F420
9
轴承压盖
A194 2H
A194 4
A194 8
A194 8M
10
锁紧螺母
11
手轮
A197
12
对夹块
A105
13
螺栓
A193 B7
A193 B16
A193 B8
A1983 B8M
14
螺母
15
填料压板
A216 WCB
A351 CF8
16
活节螺栓
17
18
圆柱销
A276 420
19
填料压套
A276 410
20
吊耳
21
提升螺母
22
填料
不锈钢丝+柔性石墨
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢截止阀尺寸参数表
NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900-150Lb
140
178
216
2500Lb
186
232
279
H(开)
333
332
408
406
524
W
125
160
180
200
重量
900Lb-1500Lb
11.2
10.5
10.1
21.0
19.6
40.4
12.3
11.6
10.8
28.0
26.4
43.8
