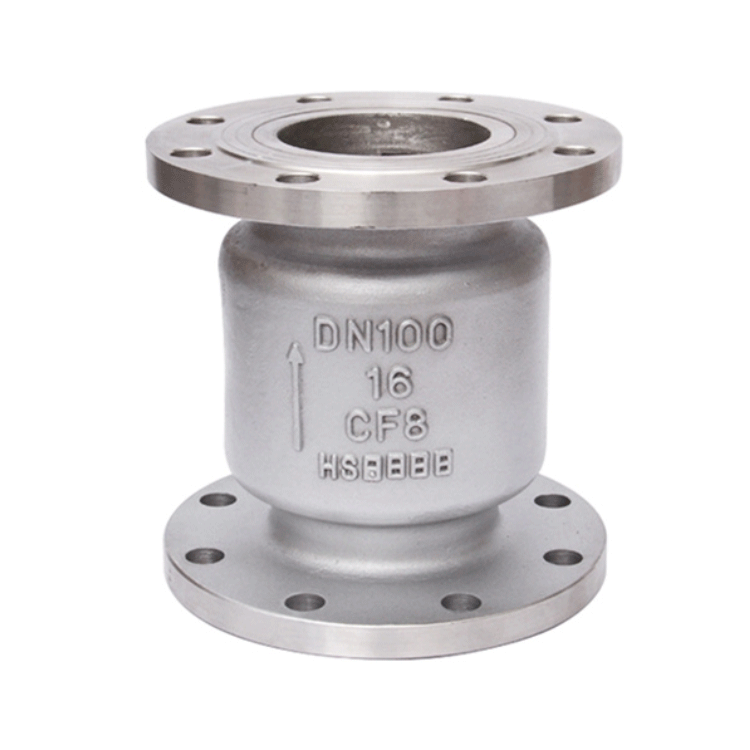

法兰立式止回阀

法兰立式止回阀

产品名称法兰立式止回阀
规格型号H42W
连接方式法兰
结构形式立式
驱动方式手动
公称通径DN15-DN200
公称压力1.6MPa-2.5MPa
阀体材质铸铁、铸钢、碳钢、不锈钢


￥ 0.00
0.00

产品名称法兰立式止回阀
规格型号H42W
连接方式法兰
结构形式立式
驱动方式手动
公称通径DN15-DN200
公称压力1.6MPa-2.5MPa
阀体材质铸铁、铸钢、碳钢、不锈钢


设计标准

设计与制造

GB/T12235

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材料

碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66

标志

GB/T12220

供货

JB/T7928

主要性能

型号

公称
压力

试验压力

工作温度(℃)

强度
(水)Mpa

密封
(水)空气(Mpa)

低压密封
(空气)Mpa

H42W-16

1.6

2.4

1.8

0.6

≤200

H42W-25

2.5

3.8

2.8

0.6

≤200

H42W-40

4.0

6.0

4.4

0.6

≤200

主要连接尺寸

型号

公称通径 DN

尺寸(mm)

L

D

D1

D2

H

b

Z-Φd

H42W-16)

15

130

95

65

45

77

14

4-14

20

150

105

75

55

77

14

4-14

25

160

115

85

65

80

16

4-14

32

180

135

100

78

85

16

4-18

40

200

145

110

85

95

16

4-18

50

230

160

125

100

105

16

4-18

65

290

180

145

120

120

18

4-18

80

310

195

160

135

130

20

8-18

100

350

215

180

155

140

20

8-18

125

400

245

210

185

155

22

8-18

150

480

280

240

210

180

24

8-23

200

600

335

295

265

215

26

12-23

H42W-25

15

130

95

65

45

77

16

4-14

20

150

105

75

55

80

16

4-14

25

160

115

85

65

85

16

4-14

32

180

135

100

78

95

18

8-18

40

200

145

110

85

105

18

8-18

50

230

160

125

100

120

20

8-18

65

290

180

145

120

130

212

8-18

80

310

195

160

135

140

22

8-18

100

350

230

190

160

155

24

8-23

125

400

270

220

188

180

28

8-25

150

480

300

250

218

215

30

8-25

200

600

360

310

278

973

34

12-25
