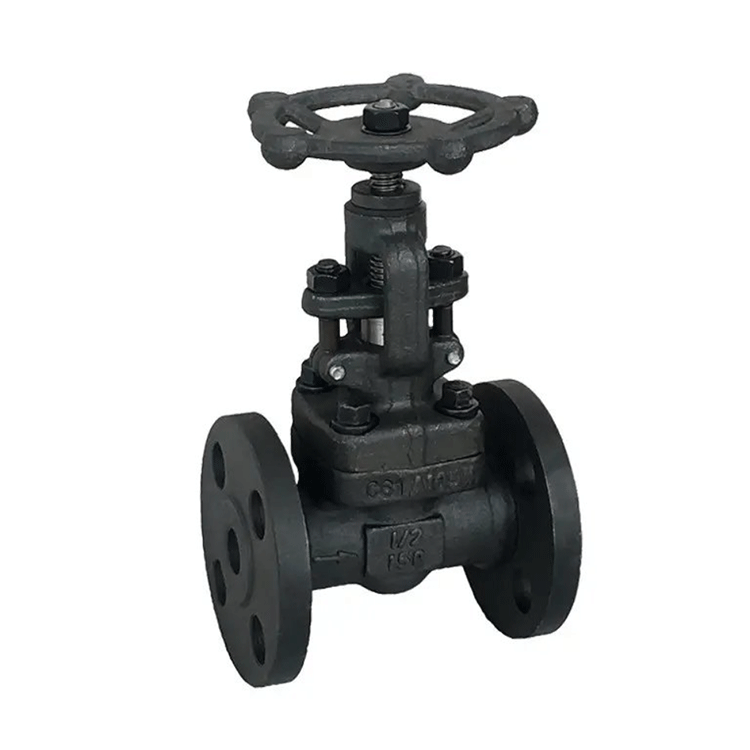

锻钢法兰截止阀

锻钢法兰截止阀

产品名称锻钢法兰截止阀
规格型号J41H
连接方式法兰
结构形式直通式
驱动方式手动
公称通径DN15-DN50
公称压力150LB-1500LB
阀体材质A105


￥ 0.00
0.00

产品名称锻钢法兰截止阀
规格型号J41H
连接方式法兰
结构形式直通式
驱动方式手动
公称通径DN15-DN50
公称压力150LB-1500LB
阀体材质A105


钢法兰截止阀特点

型号: J41Y;J41W;
口径:DN15~DN300
介质:水、蒸汽、油品、硝酸、醋酸等
压力: 1.6～16MPa
适用温度:酸类ㄑ200℃ 水、油、蒸汽ㄑ550℃
部件材质::炭素钢、铬钼钢、铬镍钛钢 、铬镍钼钛钢等
适用行业: 城建、化工、冶金、石油、制药、食品、环保

锻钢法兰截止阀标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

垫片

Corrugated SS+graphite

SS+PTFE

3

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

4

圆柱销

A276 420

A276 304

5

填料压套

A276 410

A182 F304(L)

A182 F316(L)

6

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

7

螺母

A194 2H

A194 4

A194 8

A194 8M

8

阀杆螺母

A276 410

9

螺母

A194 2H

A194 4

A194 8

A194 8M

10

铭牌

SS

11

手轮

A197

12

填料压板

A216 WCB

A351 CF8

13

填料

Flexible Graphite

PTFE

14

阀盖

A105

A276 304

A182 F304(L)

A182 F316(L)

15

阀杆

A182 F6

A182 F304

A182 F304(L)

A182 F316(L)

16

阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃～425℃

-29℃～550℃

-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
 锻钢法兰截止阀尺寸（mm）和重量（kg）

NPS

1/2"

3/4"

1"

11/4"

11/2"

2"

L(RF)
L1(BW)

150Lb

108

117

127

140

165

203

300Lb

152

178

203

216

229

267

600Lb

165

190

216

229

241

292

H(开)

150Lb～300Lb

166

171

207

240

258

330

600Lb

171

207

240

258

330

380

W

100

100

125

160

160

180

重量

150Lb

RF

4.5

6.9

9.8

13.5

19.5

28.0

BW

2.3

3.6

7.8

8.2

12.0

15.0

300Lb

RF

4.8

7.7

11.0

16.8

21.2

32.6

BW

2.8

4.0

8.5

9.2

12.6

16.8

600Lb

RF

5.6

7.8

12.5

17.0

23.5

38.8

BW

3.4

4.7

9.2

10.5

13.3

18.9

锻钢法兰截止阀标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

垫片

Corrugated SS+graphite

SS+PTFE

3

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

4

销钉

A276 420

A276 304

5

填料压套

A276 410

A182 F304(L)

A182 F316(L)

6

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

7

螺母

A194 2H

A194 4

A194 8

A194 8M

8

阀杆螺母

A276 410

9

螺母

A194 2H

A194 4

A194 8

A194 8M

10

铭牌

SS

11

手轮

A197
