ZYC自力式压差控制阀

ZYC自力式压差控制阀

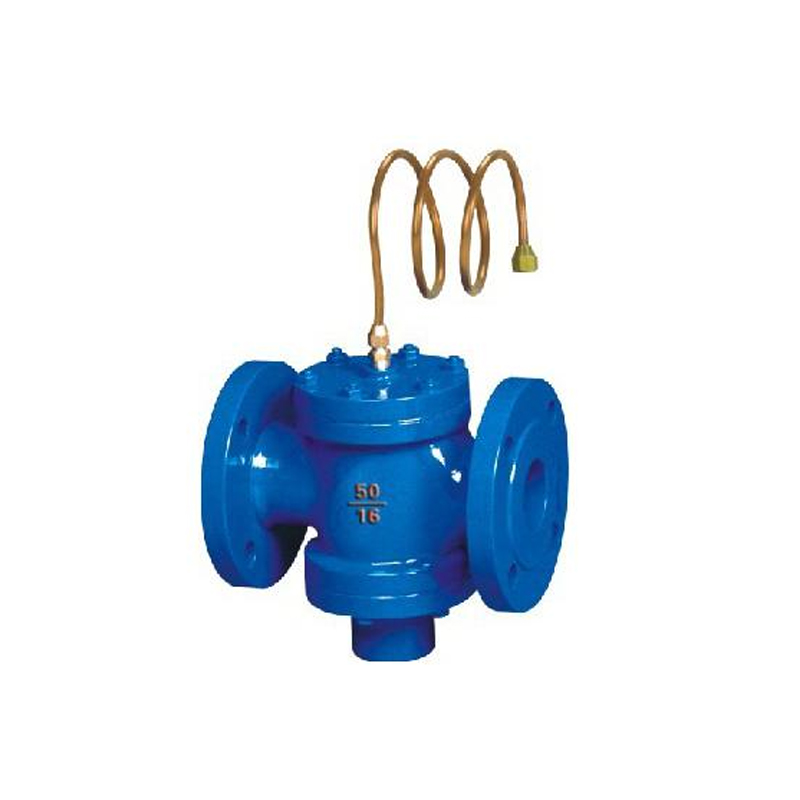

产品名称：ZYC自力式压差控制阀

规格型号：ZYC

连接方式：法兰

结构形式：直通式

驱动方式：手动

公称通径：DN15-DN150

公称压力：1.0MPa-2.5MPa

阀体材质：铸铁、铸钢、碳钢、不锈钢


￥ 0.00
0.00


产品名称：ZYC自力式压差控制阀

规格型号：ZYC

连接方式：法兰

结构形式：直通式

驱动方式：手动

公称通径：DN15-DN150

公称压力：1.0MPa-2.5MPa

阀体材质：铸铁、铸钢、碳钢、不锈钢


ZYC型自力式压差控制阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

ZYC自立式压差控制阀技术参数：
公称压力
公称通径
适用介质
适用温度
压差控制范围
法兰标准
试验标准
1.6MPa
15～125mm
水、油等非腐蚀性液体
0～100℃
定压差型　10KPa、20KPa、30KPa
GB/T 17241.6　GB/T 9113
GB/T 13927　API598

ZYC自立式压差控制阀主要材料：

零件名称
阀体、阀盖
阀杆
阀瓣
膜片
材料
灰铸铁、铸钢
不锈钢
铸铜
丁腈橡胶

ZYC自立式压差控制阀尺寸参数：

DN
15
20
25
32
40
50
65
80
100
125
连接方式
螺纹
法兰
L
110
110
115
130
200
215
230
275
290
310
H(mm)
定压差型
95
110
130
140
190
205
240
300
350
380
流量m3/h
0.2-1
0.3-1.5
0.5-2
1-4
1.5-6
2-8
3-12
5-20
10-30
15-45

ZYC自力式压差控制阀结构图:
