产品名称：SP45F、SP15F数字锁定平衡阀
规格型号：SP45F、SP15F
连接方式：法兰
结构形式：直流式
驱动方式：手动
公称通径：DN15-DN300
公称压力：1.6MPa
阀体材质：铸铁，WCB，铸钢
SP45F、SP15F数字锁定平衡阀适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度的数字显示，可直观调到任意位置，并可锁定。平衡阀主要应用于工业和民用建筑采嗳管路系统。目前在一些管网系统中存在着水力失调问题，平衡阀能很好解决这一问题，用它可以准确的调节压降和流量，改善管网系统中液体流动状况，达到管网液体平衡和节约能源的目的。在双管网工程改造中，应用此阀门仍可节约能源，得到较好的效果。
平衡阀型号：SP45F SP15F
平衡阀公称通径：32MM-350MM
平衡阀使用压力：1.6MPA -2.5MPA
平衡阀连接方式：法兰连接
平衡阀形式：手动 可调节挡位
平衡阀主要功能：调节流量
平衡阀介质：水工业管道
平衡阀材质：铸铁 球墨铸铁 铸钢
平衡阀标准：机械部标准或定做非标
SP45、SP15型的主要性能及使用规范
SP15-(10/16)
SP45F-(10/16)
备注
试验压力
2.4Mpa(24kgf/m2)
工作压力
≤1.6MPa(16kgf/cm2)
工作温度
≤120℃
适用介质
水、油和其它液体
特性曲线
等百分比
安装使用范围
管网系统的主干、分支 干、室内供水干管、分支立管及多台锅炉
SP45F-(10/16)型主要外形及连接尺寸（法兰连接尺寸按JB／79-94标准）
DN
L
H
32
180
230
40
200
242
50
250
65
290
260
80
310
329
100
350
340
125
400
424
150
480
454
550
517
622
573
300
698
617
787
705
SP15F型主要外形及连接尺寸：
ZG
S
重量kg
15
1/2″
27
128
1
20
3/4″
115
33
1.5
25
1″
46
130
1.8
5/4″
140
55
2
3/2″
160
187
2 5

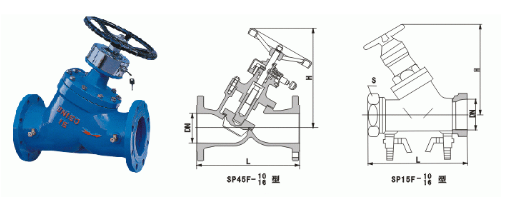

SP45F、SP15F数字锁定平衡阀结构图：
