PRODUCT CENTER 产品中心

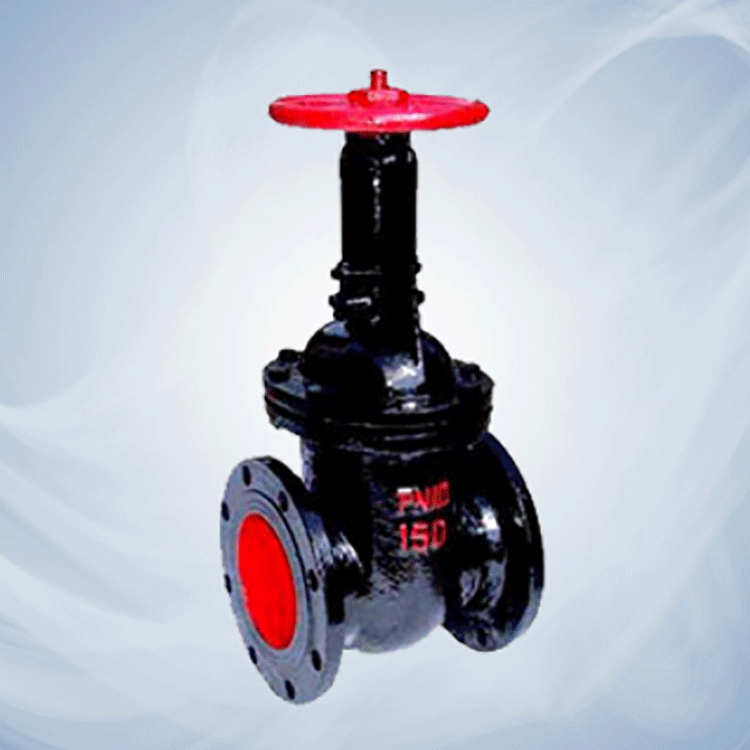

平行式双闸板闸阀

平行式双闸板闸阀

产品名称平行式双闸板闸阀
规格型号Z44T~Z44W
连接方式法兰式
结构形式明杆 平行式双闸板
驱动方式手动
公称通径DN10-DN600
公称压力0.6~1.0MPa
阀体材质铸钢，不锈钢，铸铁


￥ 0.00
0.00

产品名称平行式双闸板闸阀
规格型号Z44T~Z44W
连接方式法兰式
结构形式明杆 平行式双闸板
驱动方式手动
公称通径DN10-DN600
公称压力0.6~1.0MPa
阀体材质铸钢，不锈钢，铸铁


平行式双闸板闸阀产品特点：

1、当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。
2、用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。
3、Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。

平行式双闸板闸阀性能规范：

型号

公称压力（MPa）

试验压力（MPa）

工作温度（℃）

适用介质

强度（水）

密封（水）

Z44T-10

1.0

1.5

1.1

≤120

蒸汽、水

Z44W-10

≤100

油品、煤气

四、闸阀:平行式双闸板闸阀主要零件材料：

零件名称

材料

Z44T-110

Z44W-10

阀体、阀盖、阀轮

灰铸铁

灰铸铁

阀板

灰铸铁+黄钢

灰铸铁

阀杆

碳钢

碳钢

丁楔

铸钢

铸钢

阀杆螺母

青钢

青钢

闸阀:平行式双闸板闸阀外形尺寸和连接尺寸：

型号

公称通径DN（mm）

尺寸

重量（kg）

L

D

D1

D2

b-f

Z-Φd

H

Do

Z44T-10
Z44W-10
Z44H-10
Z44F-10

40

165

145

145

85

18-3

4-18

240

135

16.5

50

180

160

160

100

20-3

4-18

260

180

20

65

195

180

180

120

20-3

4-18

300

180

25.5

80

210

195

195

135

22-3

4-18

345

200

31

100

230

215

215

155

22-3

8-18

395

200

47

125

255

245

245

185

24-3

8-18

478

240

64

150

280

280

280

210

24-3

8-23

558

240

100

200

330

335

335

265

26-3

8-23

720

320

144

250

380

390

390

320

28-3

12-23

845

320

-

300

420

440

440

368

28-4

12-23

990

400

-

350

450

500

500

428

30-3

16-23

1100

400

-

400

480

565

565

482

32-3

16-25

1200

500

-

450

510

615

615

532

32-3

20-25

1300

500

-

500

540

670

670

585

34-3

20-25

1500

500

-
