PRODUCT CENTER 产品中心

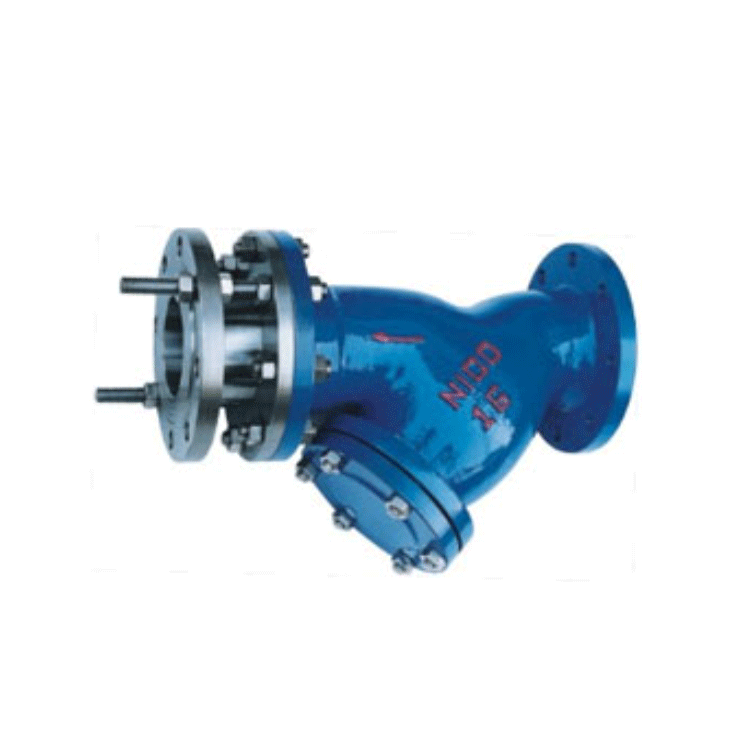

法兰式Y型伸缩过滤器

法兰式Y型伸缩过滤器

产品名称法兰式Y型伸缩过滤器
规格型号YSTF
连接方式法兰
结构形式Y型
驱动方式手动
公称通径DN50-600
公称压力1.6Mpa-16.0Mpa
阀体材质铸铁、铸钢、碳钢、不锈钢


￥ 0.00
0.00

产品名称法兰式Y型伸缩过滤器
规格型号YSTF
连接方式法兰
结构形式Y型
驱动方式手动
公称通径DN50-600
公称压力1.6Mpa-16.0Mpa
阀体材质铸铁、铸钢、碳钢、不锈钢


主要技术参数：

型号


公称压力（MPa）


耐压验压力（MPa）


工作压力（MPa）


YSTF-10


1.0


1.1


1.0


YSTF-16


1.6


1.76


1.6


主要零件材料：

零件名称


管体


滤网


伸缩拉杆


O型圈


材料


灰铸铁或球墨铸铁铸钢


不锈钢


碳钢镀锌


丁腈橡胶


拉杆伸缩过滤器主要外形尺寸：

公称通径（mm）


L


H


H1


50


300


155


195


65


320


183


245


80


380


210


295


100


430


250


344


125


500


305


415


150


550


358


485


200


650


450


602


250


775


503


718


300


900


578


815


350


1025


598


844


400


1150


618


872
