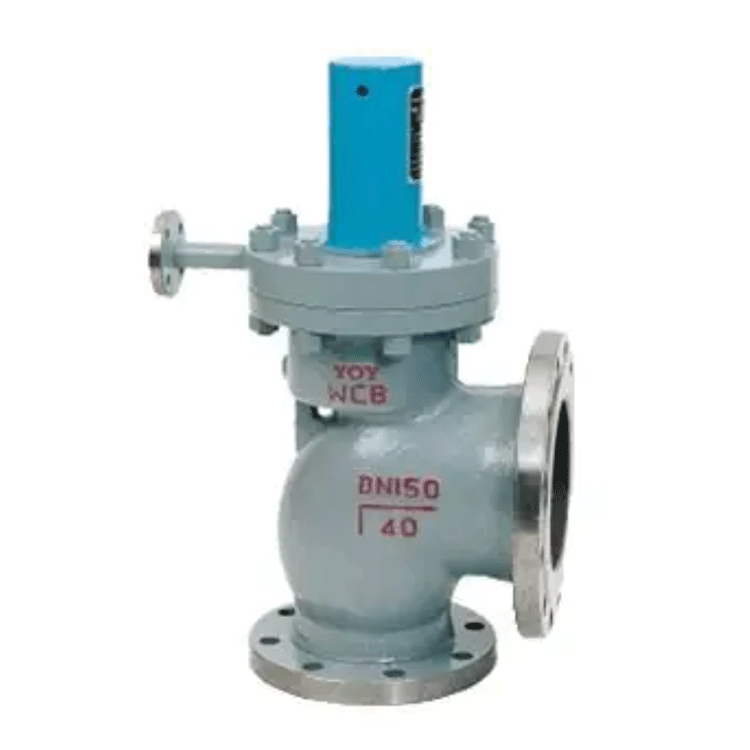

A49H主安全阀

A49H主安全阀

产品名称A49H主安全阀
规格型号A49H
连接方式法兰
结构形式微启式
驱动方式手动
公称通径DN150-DN250
公称压力1.6MPa-4.0MPa
阀体材质铸钢、碳钢、不锈钢


￥ 0.00
0.00

产品名称A49H主安全阀
规格型号A49H
连接方式法兰
结构形式微启式
驱动方式手动
公称通径DN150-DN250
公称压力1.6MPa-4.0MPa
阀体材质铸钢、碳钢、不锈钢


安装说明：
1、阀门必须垂直安装在设备的较高位置。
2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的较低点应考虑疏水，以免排汽时产生水击。
主要外形及连接尺寸：


型号
公称通径
连接尺寸
L
L1
L2
H
D
D1
D2
b
z-d
DN'
D'
D1'
D2'
b'
z'-d'
A49H-4
150
220
230
240
486
300
250
204
30
8-25
200
360
310
278
34
12-25
A49H-4
200
270
295
330
615
375
320
260
38
12-30
300
485
430
390
40
16-30
A49H-4
250
300
350
370
646
445
385
313
42
12-34
350
550
490
450
44
16-34
