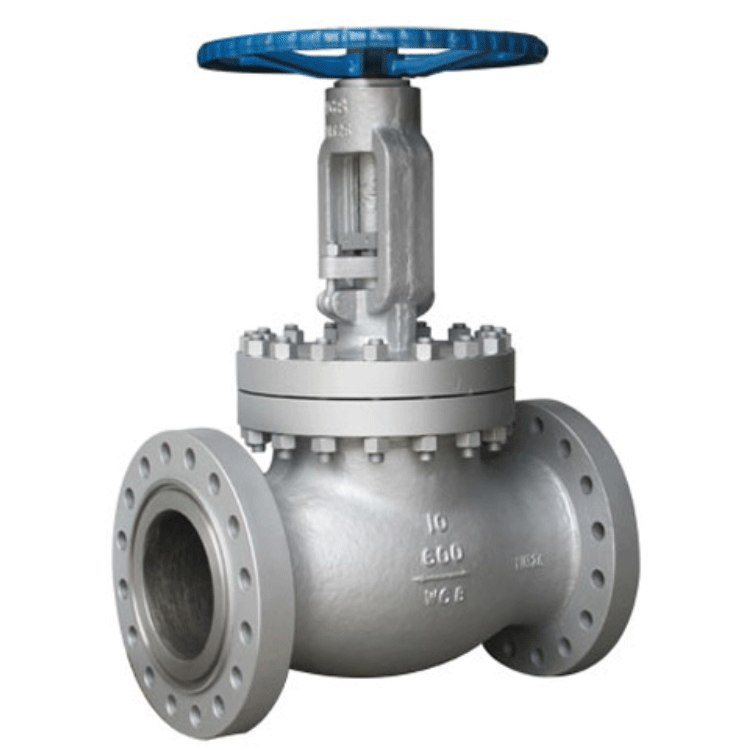

美标截止阀

美标截止阀

产品名称美标截止阀
规格型号J41W
连接方式法兰
结构形式直通式
驱动方式手动
公称通径DN15-DN400
公称压力150LB-2500LB
阀体材质不锈钢304.316，铸钢


￥ 0.00
0.00

产品名称美标截止阀
规格型号J41W
连接方式法兰
结构形式直通式
驱动方式手动
公称通径DN15-DN400
公称压力150LB-2500LB
阀体材质不锈钢304.316，铸钢


J41H/W美标截止阀--设计标准

设计与制造结构长度法兰尺寸对焊连接尺寸压力-温度试验-检验
ANSI B16.34 BS1873ANSI B16.10ANSI B16.5ANSI B16.25ANSI B16.34

API 59

8

J41H/W美标截止阀--试验压力

公称压力PN(Lb)强度试验气密封试验气密封试验
MPaLbf/in2MPaLbf/in2MPaLbf/in2
1503.04302.23150.4-0.760-100
3007.711105.7815
60015.3222011.31630
90023.0333017.02445
150038.4556028.24080
250064.0925547.06790

 J41H/W美标截止阀--主要零部件

体、盖阀杆密封面垫片（环）填料工作温度适用介质
WCB2Cr1313Cr
STL
木体材料
尼龙		增强柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08软钢
F304
F316
F304L
F316L		柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE		≤425水
蒸汽
油品
WC138CrMoAl 25Cr2MoV≤425
WC6≤540
WC9≤570
C5 C12≤540
CF8F304≤200硝酸
醋酸
尿素
CF8MF316
CF3F304L
CF3MF316L

J41H/W美标截止阀--主要尺寸及重量

DN150Lb 凸面法兰（RF) 主要尺寸（mm）重量
mminLDD1D2bn-φdHD0
151/21088960.53511.24-162411006.9
203/41179869.94312.74-162411009.8
25112710879.25114.24-1624212513.5
3211/41401178963164-1628016019.5
4011/216512798.67317.54-1628616028.5
502203152120.792194-1936820018
6521/2216178139.710522.44-1938720030
803241190152.4127244-1941125041
1004292229190.5157244-1945425064
1255356254216.0186248-22.545535086
1506406279241.321625.48-22.5541350113
2008495343298.527028.48-22.5651450178
25010622406362.032430.212-25.4800450270
30012698483431.83813212-25.41231600350
35014787533476.34133512-291450600460
40016914597539.847036.626-291645600590
