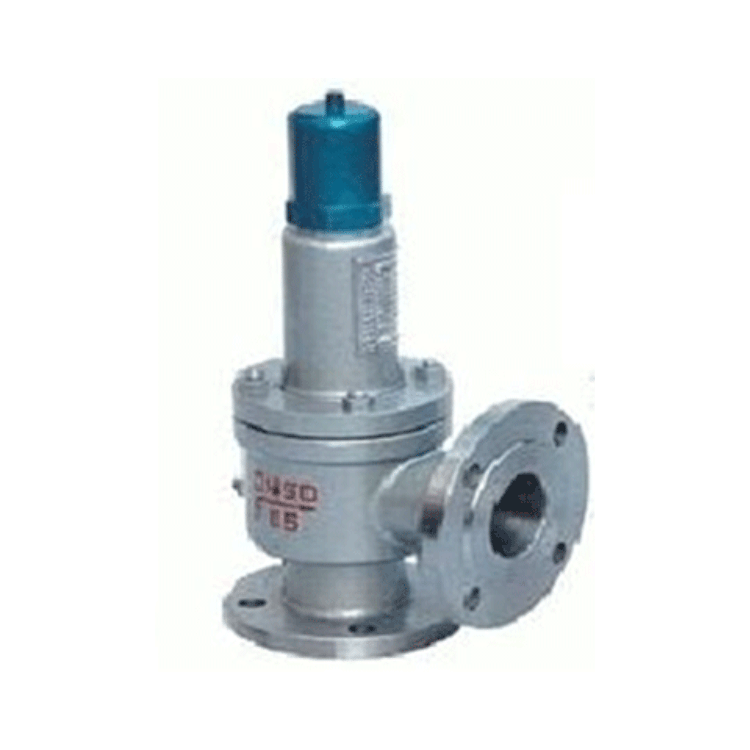

波纹管平衡式安全阀

波纹管平衡式安全阀

产品名称波纹管平衡式安全阀
规格型号WA42Y
连接方式法兰
结构形式平衡式
驱动方式手动
公称通径DN15-DN50
公称压力1.6MPa-6.4MPa
阀体材质不锈钢、铸钢、碳钢、304、316、


￥ 0.00
0.00

产品名称波纹管平衡式安全阀
规格型号WA42Y
连接方式法兰
结构形式平衡式
驱动方式手动
公称通径DN15-DN50
公称压力1.6MPa-6.4MPa
阀体材质不锈钢、铸钢、碳钢、304、316、


波纹管平衡式安全阀主要零部件材料：

NO.

零件名称

WA42Y-C型材料

WA42Y-P型材料

WA42Y-R型材料

1

阀体

WCB

ZG1Cr18Ni8Ti,304

CF8M

2

阀座

2Cr13

1Cr18Ni8Ti

316

3

调节圈

2Cr13

1Cr18Ni8Ti

0Cr18Ni12Mo2Ti

4

阀瓣

2Cr13

1Cr18Ni8Ti

316

5

反冲盘

2Cr13

1Cr18Ni8Ti

316

6

波纹管

304

304

316

7

导向套

2Cr13

1Cr18Ni8Ti

0Cr18Ni12Mo2Ti

8

阀盖

ZG230-450

ZG230-450

ZG230-450

9

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料


密封面材料




波纹管平衡式安全阀外形尺寸和连接尺寸：

型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

DN＇

D1

K1

g3

g2

b1

f

f1

Z1-ød1

L

L1

≈H

WA42Y-16
WA42Y-16P
WA42Y-16R

25

16

115

85


65

16

2


4-14

32

140

100


78

18

2


4-18

110

95

378

32

20

140

100


78

18

2


4-18

40

150

110


85

18

3


4-18

115

100

378

40

25

150

110


85

18

3


4-18

50

165

125


100

18

3


4-18

120

110

406

50

32

165

125


100

20

3


4-18

65

185

145


120

20

3


4-18

135

120

450

65

40

185

145


120

20

3


4-18

80

200

160


135

20

3


8-18

160

140

520

80

50

200

160


135

20

3


8-18

100

220

180


155

22

3


8-18

170

135

525

100

65

220

180


155

22

3


8-18

125

250

210


185

22

3


8-18

195

175

690

125

80

250

210


185

22

3


8-18

150

285

240


210

24

3


8-23

210

190

857

150

100

285

240


210

24

3


8-23

175

310

270


240

26

3


8-23

255

230

838

200

125

340

295


265

26

3


12-23

250

405

355


320

30

3


12-26

300

260

992
