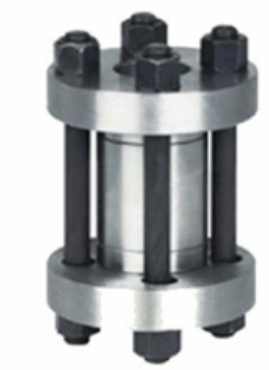

对夹式止回阀

对夹式止回阀

产品名称对夹式止回阀
规格型号H72W
连接方式对夹
结构形式立式
驱动方式手动
公称通径DN15-DN200
公称压力1.6-4.0mpa
阀体材质铸钢，不锈钢


￥ 0.00
0.00

产品名称对夹式止回阀
规格型号H72W
连接方式对夹
结构形式立式
驱动方式手动
公称通径DN15-DN200
公称压力1.6-4.0mpa
阀体材质铸钢，不锈钢


对夹式高压止回阀-标准规范

1、设计与制造：API594、API6D、JB/T8937：

2、结构与长度：API1594、AP16D、DIN3202、JB/T8937

3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、试验与检验：AP1598、JB/T9092

5、配管法兰：JB/T74～90 对夹式高压止回阀-标准规范

1、设计与制造：API594、API6D、JB/T8937：

2、结构与长度：API1594、AP16D、DIN3202、JB/T8937

3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、试验与检验：AP1598、JB/T9092

5、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

H72W/Y对夹式高压止回阀-性能规范

型号

公称压力
PN（MPa）

试验压力p（MPa）

工作压力
p/MPa

工作温度
/℃

工作介质

壳体

密封

H72Y-160

16

24

16

16

≤200

氮、氢、铜按、氨气、碱液

H72Y-320

32

48

32

32

H72W-220R

22

33

22

22

尿素、甲胺

H





、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

H72W/Y对夹式高压止回阀-性能规范

型号

公称压力
PN（MPa）

试验压力p（MPa）

工作压力
p/MPa

工作温度
/℃

工作介质

壳体

密封

H72Y-160

16

24

16

16

≤200

氮、氢、铜按、氨气、碱液

H72Y-320

32

48

32

32

H72W-220R

22

33

22

22

尿素、甲胺

H72W-320R

32

48

32

32

H72W/Y对夹式高压止回阀-主要零件材料

零件名称

阀座、阀瓣

阀盖

阀体

O形圈

H72Y-160 H72Y-320

铬钢

碳钢

铬钢

氟26-41橡胶

H72W-220R H72W-320R

铬镍钼不锈


H72W/Y对夹式高压止回阀-主要外形尺寸

公称通径

尺寸（mm)

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

95

42

12

M24

60

158

4.1

25

105

50

15

M33

65

163

6.9

32

115

62

25

M42

80

180

8.0

40

165

88

32

M52

90

230

15

50

165

88

39

M64

115

265

27

365

200

116

53

M80

140

315

49

80

225

138

60

M100

160

360

88

100

260

160

76

M125

180

420

91

125

300

195

90

M155

200

460

115

150

330

212

120

M175

220

500

145

200

400

250

176

M215

240

570

160



公称通径
DN（mm）

尺寸（mm）

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

105

50

12

M33

65

158

4.5

25

115

62

23

M42

80

180

7.3

32

135

70

29

M48

90

200

8.7

40

165

88

34

M52

115

255

17

50

200

116

53

M80

140

300

30

65

225

138

60

M100

160

345

56

80

260

160

68

M125

180

410

92

100

300

195

85

M155

200

470

109

125

330

212

120

M175

220

510

135

150

400

250

135

M215

240

570

160

200

480

320

176

M265

280

670

180
