PRODUCT CENTER 产品中心

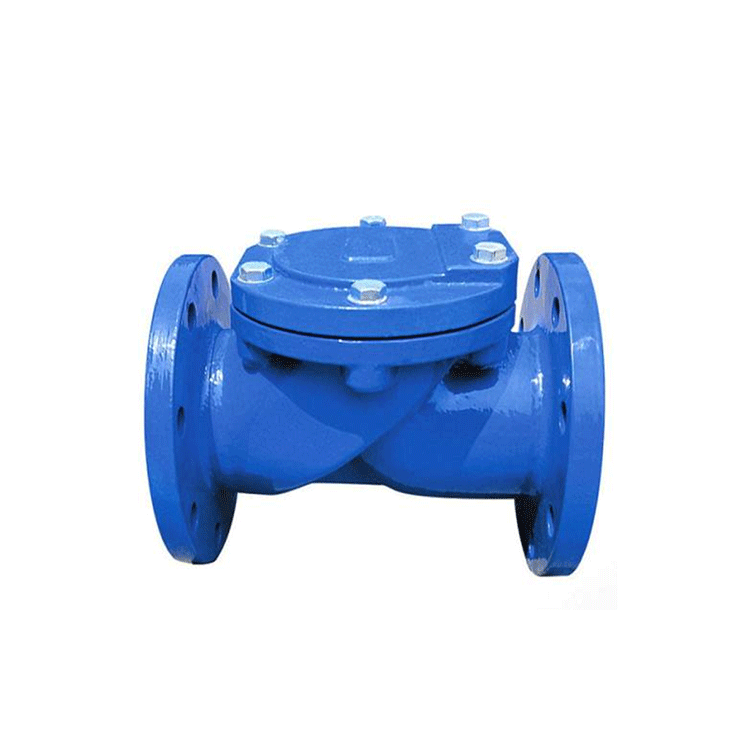

橡胶瓣止回阀

橡胶瓣止回阀

产品名称橡胶瓣止回阀
规格型号H44X（SFCV）
连接方式法兰
结构形式旋启式
驱动方式手动
公称通径50～600mm
公称压力1.0～1.6MPa
阀体材质铸钢、铸铁、不锈钢


￥ 0.00
0.00

产品名称橡胶瓣止回阀
规格型号H44X（SFCV）
连接方式法兰
结构形式旋启式
驱动方式手动
公称通径50～600mm
公称压力1.0～1.6MPa
阀体材质铸钢、铸铁、不锈钢


橡胶瓣止回阀主要零件材料


零件名称

阀体

阀盖

阀瓣

材料

铸铁

铸铁

钢材+强化尼龙布

橡胶瓣止回阀主要规格


型号

公称压力PN（MPa）

密封试验压力（MPa）

H44X-10

1.0

1.1

H44X-16

1.6

1.76



型号

壳体试验压力（MPa）

较高工作压力（MPa）

介质保温

H44X-10

1.5

1.0

0-80℃

H44X-16

2.4

1.6

橡胶瓣止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)


型号

DN

L

D

D1

dn

n

H44X-10 16

50

203

165

125

17.5

4

65

216

185

145

17.5

4

80

241

200

160

17.5

8

100

292

220

180

17.5

8

150

356

285

240

22

8

200

495

240

295

22

8

250

622

395

350

22

12

300

698

445

400

22

12

350

787

505

460

22

16

400

914

565

515

22

16

450

978

615

565

26

20

500

978

670

620

26

20

600

1295

780

725

30

20
