PRODUCT CENTER 产品中心

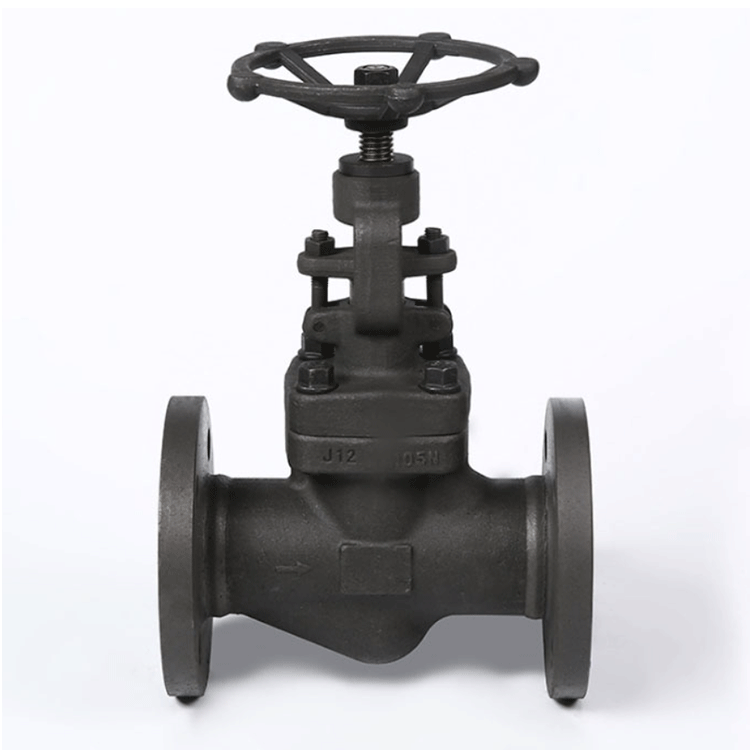

锻钢法兰截止阀

锻钢法兰截止阀

产品名称锻钢法兰截止阀
规格型号J41H
连接方式法兰
结构形式直通式
驱动方式手动
公称通径DN15-DN50
公称压力150LB-600LB
阀体材质锻钢


￥ 0.00
0.00

产品名称锻钢法兰截止阀
规格型号J41H
连接方式法兰
结构形式直通式
驱动方式手动
公称通径DN15-DN50
公称压力150LB-600LB
阀体材质锻钢


锻钢法兰截止阀标准材质明细表

序号零件名称CS to ASTM

AS to ASTM

SS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1阀体A105A182 F22A182 F304(L)A182 F316(L)
2垫片Corrugated SS+graphiteSS+PTFE
3螺栓A193 B7A193 B16A193 B8A193 B8M
4圆柱销A276 420A276 304
5填料压套A276 410A182 F304(L)A182 F316(L)
6活节螺栓A193 B7A193 B16A193 B8A193 B8M
7螺母A194 2HA194 4A194 8A194 8M
8阀杆螺母A276 410
9螺母A194 2HA194 4A194 8A194 8M
10铭牌SS
11手轮A197
12填料压板A216 WCBA351 CF8
13填料Flexible GraphitePTFE
14阀盖A105A276 304A182 F304(L)A182 F316(L)
15阀杆A182 F6A182 F304A182 F304(L)A182 F316(L)
16阀瓣A276 420A276 304A276 304(L)A276 316(L)
适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度-29℃～425℃-29℃～550℃-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41Y锻钢法兰截止阀尺寸（mm）和重量（kg）

NPS1/2"3/4"1"11/4"11/2"2"
L(RF)
L1(BW)		150Lb108117127140165203
300Lb152178203216229267
600Lb165190216229241292
H(开)150Lb～300Lb166171207240258330
600Lb171207240258330380
W100100125160160180
重量150LbRF4.56.99.813.519.528.0
BW2.33.67.88.212.015.0
300LbRF4.87.711.016.821.232.6
BW2.84.08.59.212.616.8
600LbRF5.67.812.517.023.538.8
BW3.44.79.210.513.318.9

J41Y锻钢法兰截止阀标准材质明细表

序号零件名称CS to ASTM

AS to ASTM

SS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1阀体A105A182 F22A182 F304(L)A182 F316(L)
2垫片Corrugated SS+graphiteSS+PTFE
3螺栓A193 B7A193 B16A193 B8A193 B8M
4销钉A276 420A276 304
5填料压套A276 410A182 F304(L)A182 F316(L)
6活节螺栓A193 B7A193 B16A193 B8A193 B8M
7螺母A194 2HA194 4A194 8A194 8M
8阀杆螺母A276 410
9螺母A194 2HA194 4A194 8A194 8M
10铭牌SS
11手轮A197
