PRODUCT CENTER 产品中心

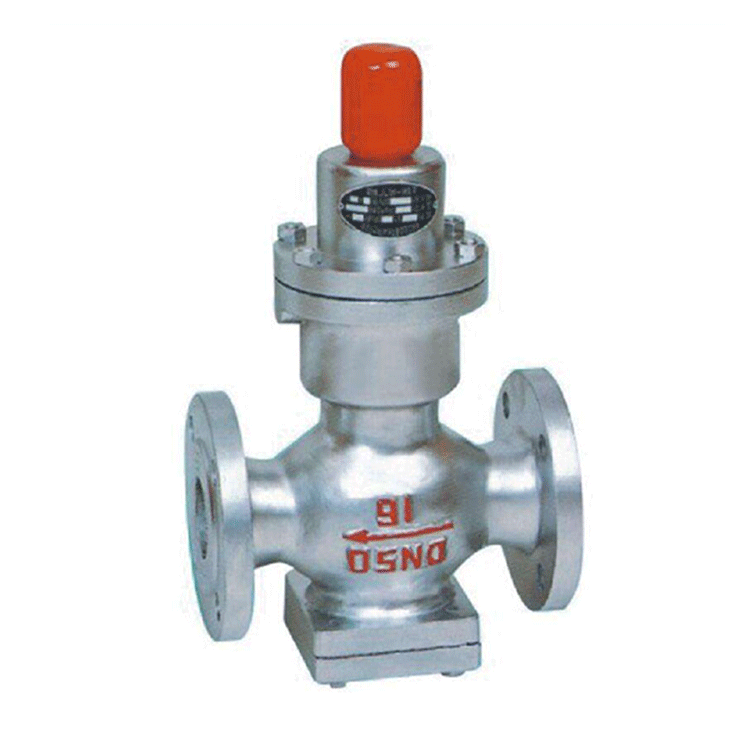

直接作用波纹管减压阀

直接作用波纹管减压阀

产品名称直接作用波纹管减压阀
规格型号Y44H~Y44Y
连接方式法兰
结构形式膜片式，活塞式
驱动方式手动
公称通径DN15-DN100
公称压力1.0Mpa-1.6Mpa
阀体材质铸钢、碳钢、不锈钢


￥ 0.00
0.00

产品名称直接作用波纹管减压阀
规格型号Y44H~Y44Y
连接方式法兰
结构形式膜片式，活塞式
驱动方式手动
公称通径DN15-DN100
公称压力1.0Mpa-1.6Mpa
阀体材质铸钢、碳钢、不锈钢


重要技术参数和性能指标：

公称压力(Mpa)

0.6

1.0

1.6

壳体试验压力(Mpa)

0.9

1.5

2.4

密封试验压力(Mpa)

0.6

1.0

1.6

较高进口压力(Mpa)

0.6

1.0

1.6

出口压力范围(Mpa)

0.05-0.4

0.1-0.8

0.1-1.0

压力特征误差(Mpa)

GB12244-1989

流量特征误差(Mpa)

GB12244-1989

较小压差(Mpa)

0.1

0.15

0.15

渗漏量

GB12245-1989

壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
重要零件材料：

零件名称

零件材料

阀体 阀盖

WCB

底盖

WCB

阀座 阀瓣

2Cr13

波纹管

1Cr18Ni9Ti

波纹管上垫

2Cr13

波纹管下垫

2Cr13

导向座

2Cr13

主阀弹簧

50CrVA

调节弹簧

60Si2Mn

流量系数(Cv)：

DN

15

20

25

32

40

50

65

80

100

Cv

1

2.5

4

6.5

9

16

25

36

64

Y44H/Y系列连接尺寸(PN0.6-1.6MPa)：

公称通径DN

形状尺寸

L

H

H1

PN0.6MPa

PN1.0MPa

PN1.60MPa



D

K

n-ф

d

C

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

140

290

90

80

55

4-12

40

12

95

65

4-14

45

12

95

65

4-14

45

14

20

140

140

295

98

90

65

4-12

50

12

105

75

4-14

55

14

105

75

4-14

55

14

25

160

160

295

110

100

75

4-12

60

14

115

85

4-14

65

14

115

85

4-14

65

14

32

180

180

295

110

120

90

4-14

70

14

135

100

4-18

78

16

135

100

4-18

78

16

40

200

200

325

125

130

100

4-14

80

14

145

110

4-18

85

16

145

110

4-18

85

16

50

230

230

325

125

140

110

4-14

90

14

160

125

4-18

100

16

160

125

4-18

100

16

65

280

325

130

160

130

4-14

110

14

180

145

4-18

120

18

180

145

4-18

120

18

80

310

380

160

185

150

4-18

125

16

195

160

4-18

135

18

195

160

8-18

135

20

100

350

380

170

205

170

4-18

145

16

215

180

8-18

155

20

215

180

8-18

155

20
